Бесосевой шнековый конвейер
Бесшатунный шнековый конвейер представляет собой инновационный транспортный механизм с уникальной конструкцией бесшатунного вала. Его основные компоненты включают электродвигатель, редуктор, механическое уплотнение, гибкий бесшатунный шнековый элемент, U-образный желоб и защитную втулку. Дополнительные вспомогательные аксессуары включают опорные ножки, крышки, торцевые заглушки и фланцы.
Описание
маркер
Обзор продукта
Бесшатунный шнековый конвейер представляет собой инновационный транспортный механизм с уникальной конструкцией бесшатунного вала. Его основные компоненты включают электродвигатель, редуктор, механическое уплотнение, гибкий бесшатунный шнековый элемент, U-образный желоб и защитную втулку. Дополнительные вспомогательные аксессуары включают опорные ножки, крышки, торцевые заглушки и фланцы.
Принцип работы
Бесшатунный шнековый конвейер работает от электродвигателя, приводящего в движение циклоидальный редуктор. Шнек вращается через валы с механическим уплотнением, соединенные с приводными дисками на корпусе бесшатунного шнека. Когда материал поступает во входной отверстие в верхней части U-образного желоба, он транспортируется шнековым механизмом и выгружается через выходной отверстие в нижней части желоба. Во время работы материал ведет себя как неподвижная гайка, а безвальный шнек функционирует как вращающийся болт. Непрерывное вращение болта приводит гайку в движение от одного конца к другому. Горизонтально установленный безвальный шнековый конвейер может одновременно собирать шлам, обработанный двумя фильтр-прессами и одной центрифугой, и транспортировать его на следующий этап процесса.
Конструкция
Бесвальный шнековый конвейер в основном состоит из приводного блока, головного узла, корпуса, бесвального шнекового элемента, облицовочных пластин желоба, входа, выхода, крышки (при необходимости) и основания.
Приводной блок: использует циклоидальные редукторы с шестернями или редукторы с жесткой поверхностью зубьев, установленные на валу. При проектировании следует отдавать приоритет размещению приводного блока на разгрузочном конце, чтобы поддерживать натяжение шнека во время работы.
Головка оснащена упорными подшипниками, чтобы выдерживать осевые силы, возникающие при транспортировке материала.
Корпус: Корпус имеет U-образную или O-образную конфигурацию, с дождезащитной крышкой, установленной на верхней части. Материалы включают нержавеющую сталь, углеродистую сталь или армированный стекловолокном пластик (FRP).
Бесвальный шнековый конвейер: Изготовлен из нержавеющей стали или углеродистой стали.
Облицовочные пластины желоба: Изготовлены из износостойких пластиковых листов, резиновых листов или литых каменных плит.
Загрузочные и разгрузочные отверстия: Доступны в квадратной или круглой конфигурации, причем конкретная форма обычно определяется пользователем.
Особенности
1. Широкий канал транспортировки обеспечивает отсутствие заторов и надежную работу.
2. Длина, угол наклона и загрузочные/разгрузочные бункеры могут быть адаптированы к техническим требованиям.
3. Закрытая конструкция минимизирует шум и поддерживает чистоту окружающей среды.
4. Износостойкая облицовка внутри желоба облегчает техническое обслуживание и продлевает срок службы.
5. Простая установка с помощью растяжных болтов.
6. Не требуется хвостовая опора, что облегчает техническое обслуживание.
7. Исключительные антизапутывающие свойства: отсутствие центрального вала в бесвальном шнековом конвейере устраняет помехи, что делает его уникально подходящим для транспортировки лентообразных, вязких или легко запутывающихся материалов.
8. Отличные экологические характеристики, полностью закрытая система транспортировки и легко очищаемые спиральные поверхности, обеспечивающие отсутствие загрязнения и утечек транспортируемых материалов.
9. Высокий крутящий момент при низком энергопотреблении. Бесвальная конструкция сводит к минимуму заторы материала, позволяя работать на более низких скоростях для плавной передачи и снижения энергопотребления.
10. Высокая пропускная способность, обеспечивающая в 1,5 раза большую производительность по сравнению с традиционными шнековыми конвейерами с валом аналогичного диаметра.
11. Увеличенная дальность транспортировки. Длина одного блока достигает 30 метров, при этом для транспортировки материалов на очень большие расстояния в соответствии с требованиями пользователя доступна многоступенчатая серийная установка.
Области применения
Шнековые конвейеры обладают рядом преимуществ, включая простую конструкцию, низкую стоимость производства, надежные уплотнительные свойства, а также безопасную и удобную эксплуатацию. Они позволяют осуществлять многоточечную загрузку и разгрузку по всей длине. Эти конвейеры особенно эффективны в таких отраслях, как химическая, пищевая, фармацевтическая, целлюлозно-бумажная, производство напитков и охрана окружающей среды, для транспортировки высоковязких материалов, пастообразных веществ (например, химического сырья, макулатурной массы, солода, осадка) и материалов, склонных к запутыванию (например, твердых бытовых отходов).
Технические характеристики
| Проект
Модель |
XWLS-260 | XWLS-300 | XWLS-320 | XWLS-360 | XWLS-420 | |
| Скорость вращения (об/мин) | 18~20 | |||||
| Расход
(м³/ч) |
0° | 3 | 6 | 7.5 | 9.5 | 12 |
| 15° | 2.1 | 4.6 | 5.2 | 6.5 | 9 | |
| 30° | 1.3 | 2.6 | 3 | 4.3 | 5.7 | |
|

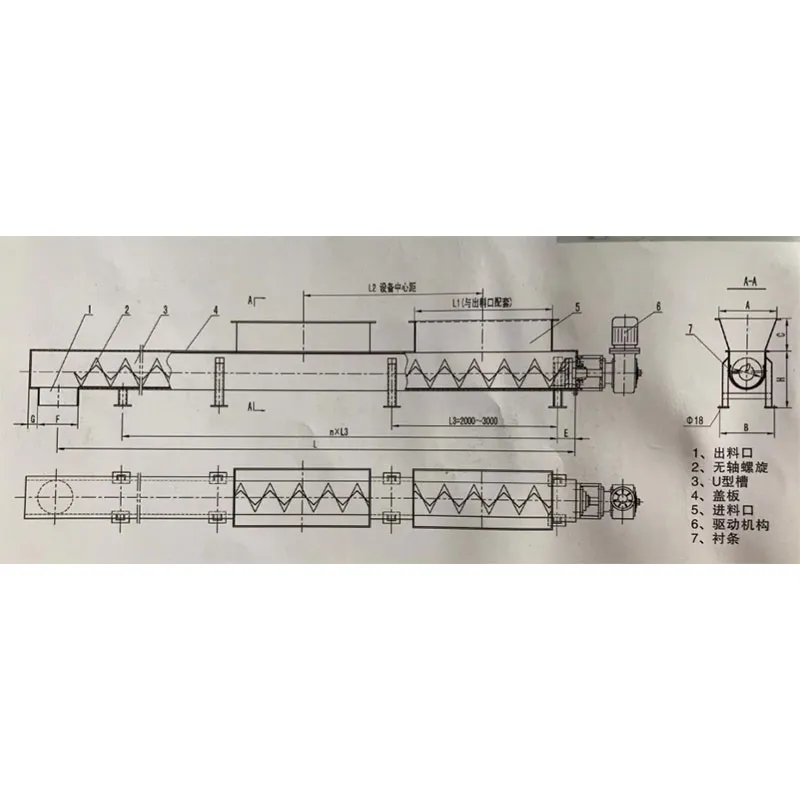

Размеры (мм) |
A | 450 | 500 | 500 | 550 | 600 |
| B | 395 | 435 | 465 | 495 | 555 | |
| C | ≥120~150 | |||||
| D | 220 | 260 | 280 | 320 | 380 | |
| E | 150~200 | |||||
| F | φ260 | φ300 | φ320 | ①360 | ①420 | |
| G | 50～100 | |||||
| H | Для использования с решетками или машинами для обезвоживания | |||||
| Длина транспортировки L (метры) | ≤15 | ≤15 | ≤15 | ≤20 | ≤20 | |
| Угол установки | Стандартный ≤25°, >30° по специальному заказу | |||||
| Мощность | Согласуйте двигатель с длиной транспортировки | |||||
