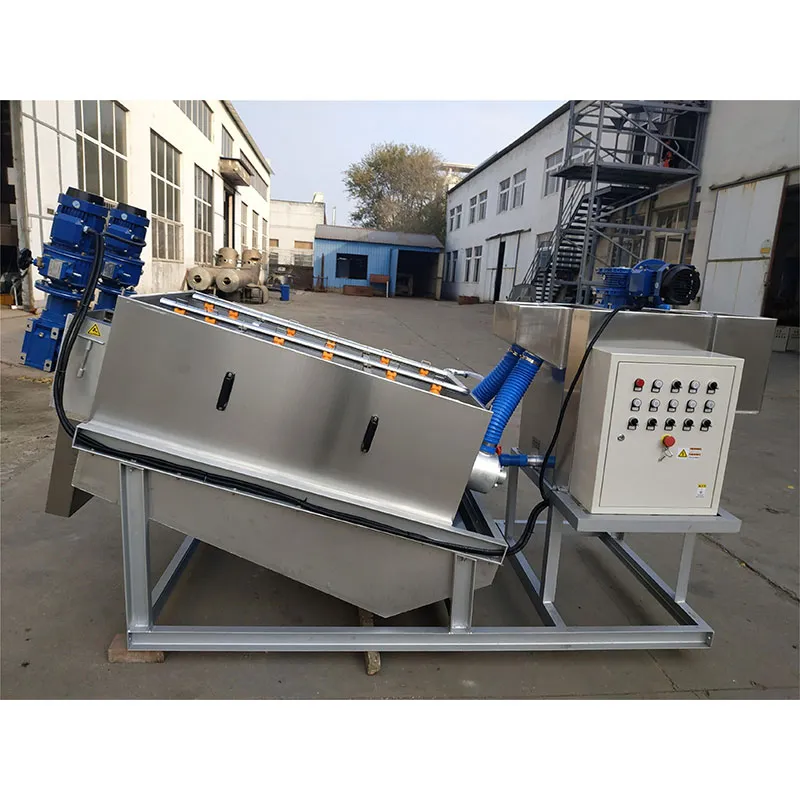

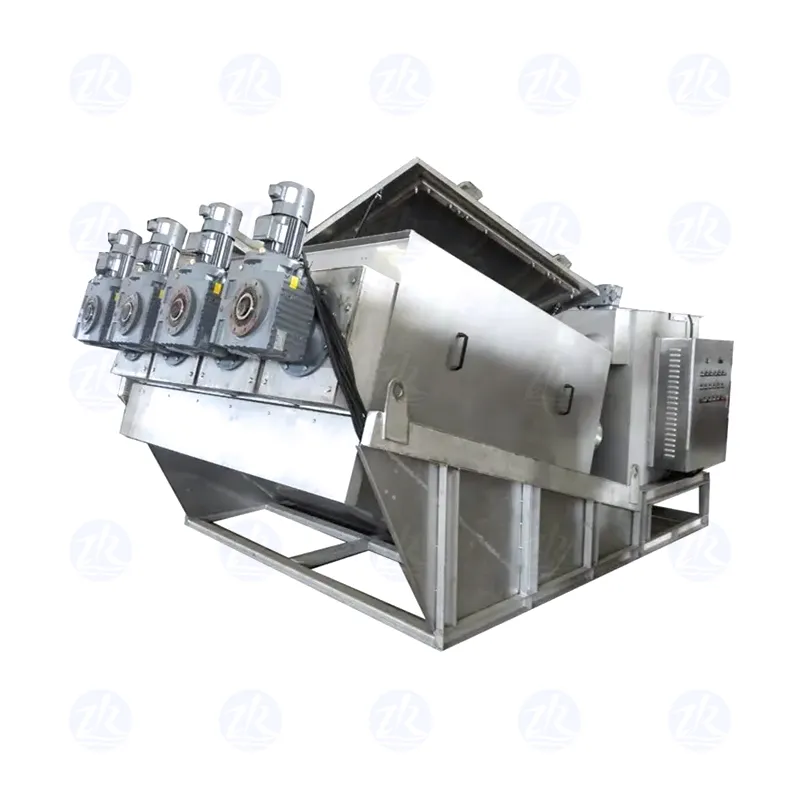

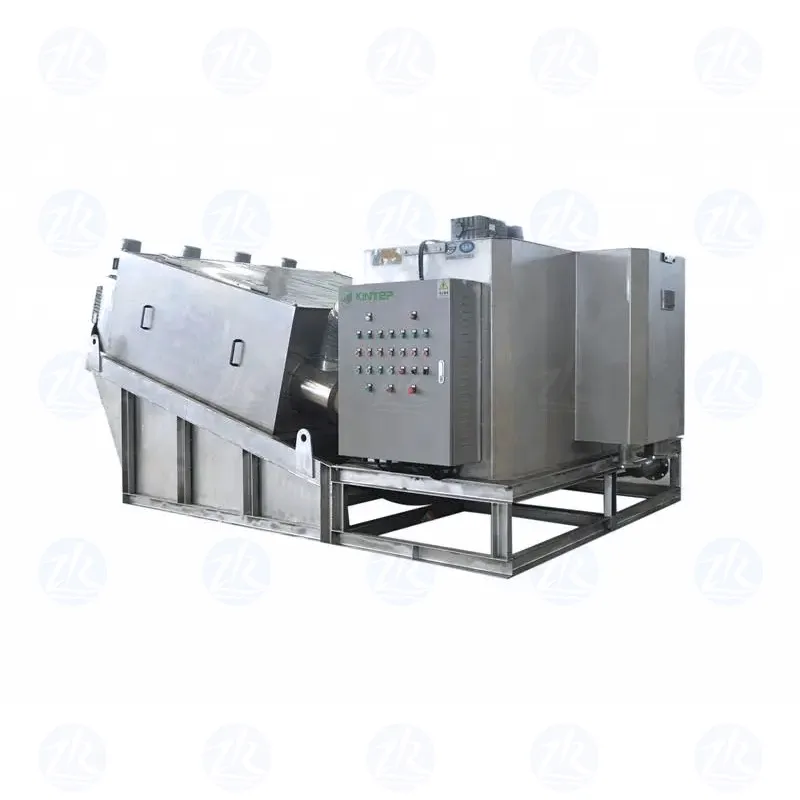

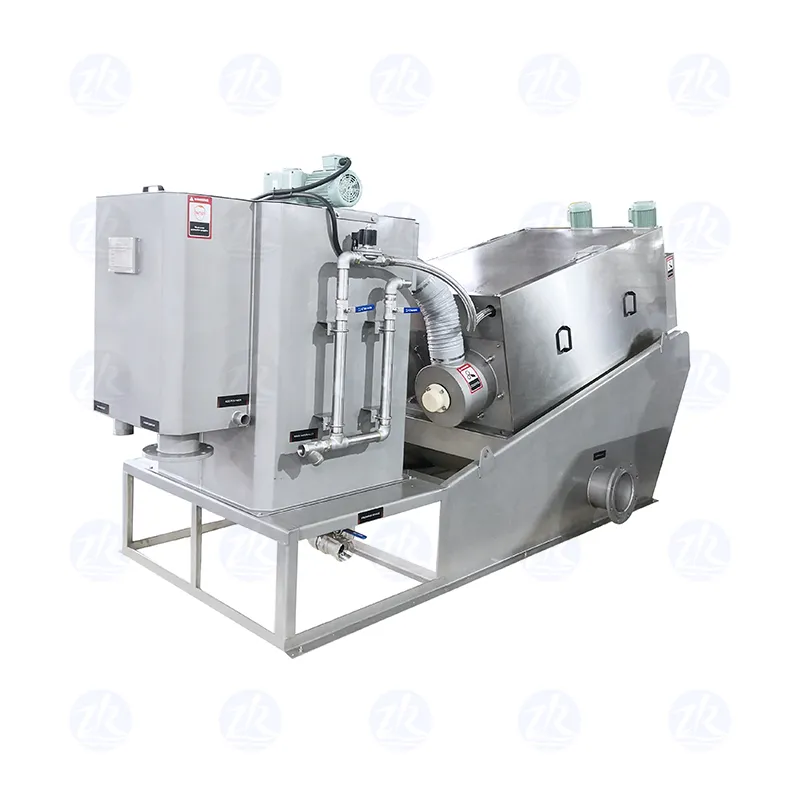

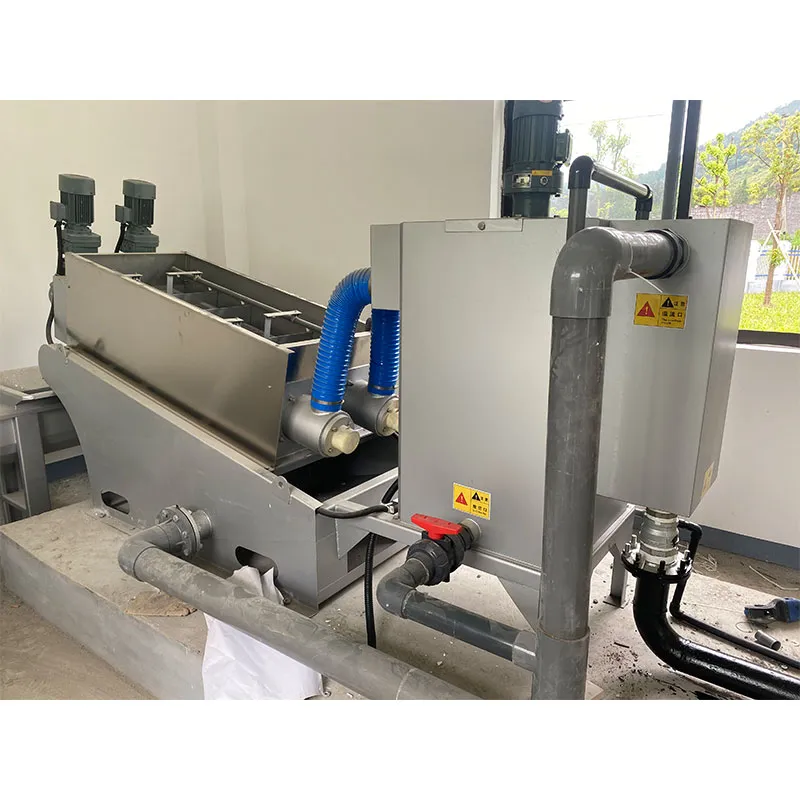

Винтовой шнековый обезвоживатель
Установка обезвоживания шнекового пресса для обезвоживания осадка состоит из секции концентрирования и секции обезвоживания, через которые проходит спиральный вал. Секция концентрирования и секция обезвоживания образованы соответственно неподвижными кольцами и подвижными кольцами. Приводимое в движение спиральным валом оборудование подходит для непрерывной, полностью автоматизированной круглосуточной работы.
Описание
маркер
Обзор
Установка обезвоживания шнекового пресса для обезвоживания осадка состоит из секции концентрирования и секции обезвоживания, через которые проходит спиральный вал. Секция концентрирования и секция обезвоживания образованы соответственно неподвижными кольцами и подвижными кольцами. Приводимое в движение спиральным валом оборудование подходит для непрерывной, полностью автоматизированной круглосуточной работы.
Руководство по выбору
| Модель | Стандартная пропускная способность DS | Теоретическая производительность по переработке осадка (фактическая производительность определяется характеристиками осадка и эффективностью флокуляции химических веществ) | ||||
| 10000mg/L | 20000mg/L | 30000mg/L | 40000mg/L | 50000mg/L | ||
| DL101 | 5~7kg/h | ~0.5m³/h | ~0.25m³/h | ~0.2m³/h | ~0.15m³/h | ~0.14m³/h |
| DL131 | 10~14kg/h | ~1m³/h | ~0.5m³/h | ~0.4m³/h | ~0.3m³/h | ~0.28m³/h |
| DL201 | 15~20kg/h | ~1.5m³/h | ~0.75m³/h | ~0.6m³/h | ~0.5m³/h | ~0.4m³/h |
| DL202 | 30～40kg/h | ~3m³/h | ~1.5m³/h | ~1.2m³/h | ~1m³/h | ~0.8m³/h |
| DL203 | 45~60kg/h | ~4.5m³/h | ~2.25m³/h | ~1.8m³/h | ~1.5m³/h | ~1.2m³/h |
| DL301 | 50~70kg/h | ~5m³/h | ~2.5m³/h | ~2m³/h | ~1.5m³/h | ~1.4m³/h |
| DL302 | 100~140kg/h | ~10m³/h | ~5m³/h | ~4m³/h | ~3m³/h | ~2.8m³/h |
| DL303 | 150~210kg/h | ~15m³/h | ~7.5m³/h | ~6m³/h | ~4.5m³/h | ~4.2m³/h |
| DL304 | 200~280kg/h | ~20m³/h | ~10m³/h | ~8m³/h | ~6m³/h | ~5.6m³/h |
| DL351 | 100~120kg/h | ~10m³/h | ~5m³/h | ~4m³/h | ~3m³/h | ~2.4m³/h |
| DL352 | 200~240kg/h | ~20m³/h | ~10m³/h | ~8m³/h | ~6m³/h | ~4.8m³/h |
| DL353 | 300~360kg/h | ~30m³/h | ~15m³/h | ~12m³/h | ~9m³/h | ~7.2m³/h |
| DL354 | 400~480kg/h | ~40m³/h | ~20m³/h | ~16m³/h | ~12m³/h | ~9.6m³/h |
| DL401 | 130~160kg/h | ~13m³/h | ~6.5m³/h | ~5m³/h | ~4m³/h | ~3.2m³/h |
| DL402 | 260~320kg/h | ~26m³/h | ~13m³/h | ~10m³/h | ~8m³/h | ~6.4m³/h |
| DL403 | 390~480kg/h | ~39m³/h | ~19.5m³/h | ~15m³/h | ~12m³/h | ~9.6m³/h |
| DL404 | 520~640kg/h | ~52m³/h | ~26m³/h | ~20m³/h | ~16m³/h | ~12.8m³/h |
| Модель | Мощность двигателя (кВт) | Давление воды для очистки | Расход воды для очистки
(литры в час) |
Частота технического обслуживания | Цикл замены изнашиваемых деталей (лет) | |||
| винтовой вал | Миксер | Всего | винтовой вал | живой кольцо | ||||
| DL101 | 0.18 | 0.18 | 0.36 | От 0,1 МПа до 0,2 МПа (не требуется устройство промывки под высоким давлением) | 24 | 5 мин/ч | 5 | 3 |
| DL131 | 0.18 | 0.18 | 0.36 | 48 | 5 | 3 | ||
| DL201 | 0.37 | 0.18 | 0.55 | 32 | 5 | 3 | ||
| DL202 | 0.74 | 0.55 | 1.29 | 64 | 5 | 3 | ||
| DL203 | 1.11 | 0.55 | 1.66 | 96 | 5 | 3 | ||
| DL301 | 0.75 | 0.55 | 1.3 | 40 | 10 | 5 | ||
| DL302 | 1.5 | 0.75 | 2.25 | 80 | 10 | 5 | ||
| DL303 | 2.25 | 1.1 | 3.35 | 120 | 10 | 5 | ||
| DL304 | 3 | 1.1 | 4.1 | 160 | 10 | 5 | ||
| DL351 | 1.1 | 0.75 | 1.85 | 60 | 10 | 5 | ||
| DL352 | 2.2 | 1.1 | 3.3 | 120 | 10 | 5 | ||
| DL353 | 3.3 | 1.5 | 4.8 | 180 | 10 | 5 | ||
| DL354 | 4.4 | 0.75+0.75 | 5.9 | 240 | 10 | 5 | ||
| DL401 | 1.5 | 1.1 | 2.6 | 80 | 10 | 5 | ||
| DL402 | 3 | 1.5 | 4.5 | 160 | 10 | 5 | ||
| DL403 | 4.5 | 1.1+1.1 | 6.7 | 240 | 10 | 5 | ||
| DL404 | 6 | 1.1+1.1 | 8.2 | 320 | 10 | 5 | ||
Примечание: Интервал замены изнашиваемых деталей является приблизительным значением. В ходе фактической эксплуатации на цикл замены изнашиваемых деталей влияют такие факторы, как состав осадка, методы очистки, эксплуатационные настройки и ежедневные часы работы. (Цикл замены изнашиваемых деталей рассчитывается исходя из 365 дней в году и 16 часов в сутки работы.)
| Модель | Расстояние от точки слива грязевого коктейля до уровня земли (мм) | Внешние размеры (мм) | Вес нетто | Рабочий вес | ||
| Длина (L) | Ширина (W) | Высота (H) | ||||
| DL101 | 215 | 1850 | 740 | 1040 | 220kg | 315kg |
| DL131 | 250 | 2000 | 785 | 1040 | 250kg | 395kg |
| DL201 | 350 | 2510 | 900 | 1300 | 420kg | 540kg |
| DL202 | 350 | 2560 | 1050 | 1300 | 550kg | 660kg |
| DL203 | 350 | 2610 | 1285 | 1300 | 700kg | 1010kg |
| DL301 | 530 | 3330 | 1005 | 1760 | 900kg | 1300kg |
| DL302 | 530 | 3530 | 1290 | 1760 | 1350kg | 2000kg |
| DL303 | 530 | 3680 | 1620 | 1760 | 1900kg | 2700kg |
| DL304 | 530 | 3830 | 2010 | 1760 | 2500kg | 3600kg |
| DL351 | 570 | 4005 | 1100 | 2130 | 1100kg | 2000kg |
| DL352 | 570 | 4390 | 1650 | 2130 | 2100kg | 3250kg |
| DL353 | 570 | 4520 | 1980 | 2130 | 3100kg | 4600kg |
| DL354 | 570 | 4750 | 2715 | 2130 | 4100kg | 5700kg |
| DL401 | 660 | 4680 | 1110 | 2100 | 2200kg | 4200kg |
| DL402 | 660 | 4960 | 1760 | 2100 | 3500kg | 6000kg |
| DL403 | 660 | 5010 | 2585 | 2100 | 5500kg | 8000kg |
| DL404 | 660 | 5160 | 3160 | 2100 | 7000kg | 9500kg |
Преимущества оборудования
Эта машина для обезвоживания находит широкое применение в различных отраслях промышленности для обработки осадка, предлагая следующие технические преимущества:
1. Конструкция, предотвращающая засорение, снижает потребление промывочной воды, экономя затраты на воду и снижая нагрузку на внутреннюю циркуляцию, вызванную очисткой воды.
2. Интегрированный электрический шкаф управления, резервуар для смешивания флокулянтов и блок обезвоживания минимизируют занимаемую площадь и упрощают установку.
3. Обезвоживающий блок работает в герметичной среде, обеспечивая стабильную и своевременную обработку, сводя к минимуму запахи на месте и улучшая рабочую среду для персонала.
4. Обеспечивает полностью автоматизированную круглосуточную работу, снижая трудоемкость для операторов.
5. Низкая скорость вращения шнекового вала обеспечивает низкое энергопотребление, практически без вибрации и шума на месте.
6. Требует минимального времени для планового технического обслуживания, с простыми процедурами обслуживания.
Принцип работы и основная конструкция
Машина для обезвоживания шлама с многоступенчатым шнеком состоит из многоступенчатого шнекового узла, приводного блока, резервуара для фильтрата, смесительной системы и рамочной конструкции. Во время работы шлам закачивается в смесительный резервуар с помощью шламового насоса. Одновременно дозирующий насос дозирует химический раствор в смесительный резервуар. Взбалтывающий двигатель приводит в действие всю смесительную систему, чтобы тщательно смешать шлам с химическим раствором, образуя таким образом хлопья. Когда уровень жидкости достигает верхнего положения датчика уровня жидкости, датчик получает сигнал, активирующий главный двигатель корпуса многоступенчатого шнека. Это запускает процесс фильтрации, втягивая шлам в основной корпус многоступенчатого шнека. Под действием спирального вала шлам постепенно поднимается к выходу шлама, а фильтрат вытекает через зазоры между неподвижными и подвижными кольцами.
Таким образом, многоярусная шнековая машина для обезвоживания осадка использует принцип шнекового сжатия. Она использует мощную силу сжатия, создаваемую изменениями диаметра и шага шнека, в сочетании с крошечными зазорами между подвижным и неподвижным кольцами, для обезвоживания осадка путем сжатия. Это представляет собой новое устройство для отделения твердых частиц от жидкости.
4.1 Сборка винтового пресса
Винтовой узел состоит из фиксированных колец, плавающих колец, спирального вала, винтов, прокладок и нескольких соединительных пластин. Фиксированные кольца соединены между собой шестью винтами, между ними установлены прокладки и плавающие кольца. Как фиксированные, так и плавающие кольца изготовлены из износостойких материалов, что обеспечивает длительный срок службы всего устройства. Спиральный вал проходит через фиксированные и плавающие кольца, при этом плавающие кольца свободно вращаются вокруг него.
Основной корпус образует фильтрующий аппарат, состоящий из нескольких фиксированных и плавающих колец, через которые проходит винтовой вал. Передняя часть служит зоной концентрирования, а задняя часть — зоной обезвоживания. Эта конструкция объединяет концентрирование осадка и обезвоживание под давлением в одном цилиндре, заменяя традиционные методы фильтрации с использованием фильтрующей ткани и центробежной фильтрации уникальной усовершенствованной конфигурацией фильтра. После гравитационной концентрации в секции сгущения шлам транспортируется в секцию обезвоживания. В ходе этого процесса постепенно сужающиеся зазоры фильтра и шаг винта в сочетании с удерживающим эффектом задней противодавленной пластины создают значительное внутреннее давление. Это непрерывное уменьшение объема обеспечивает тщательное обезвоживание.
4.2 Приводной блок
Приводной блок служит источником питания для оборудования, и его производительность напрямую влияет на общие возможности машины. Поэтому наша компания использует высокопроизводительные двигатели с классом защиты IP55 и изоляцией класса F. Эти двигатели соответствуют стандартам IEC и работают от источника питания 380 В переменного тока/3 фазы/50 Гц.
Технология частотно-регулируемого привода (VFD) используется как для запуска, так и для регулирования скорости, что позволяет адаптироваться к различным условиям эксплуатации и смягчить воздействие нагрузки.
4.3 Резервуар для фильтрата
Резервуар для фильтрата изготовлен из сварных листовых секций и служит для сбора фильтрата, выходящего из корпуса шнекового пресса. Он приварен непосредственно к боковым пластинам с обеих сторон, а по периметру имеет фланцы для подключения к внешнему оборудованию.
4.4 Система смешивания
Система смешивания в первую очередь служит для тщательного смешивания осадка с химическими веществами, образуя хлопья, которые затем поступают в корпус шнекового пресса для обезвоживания.
Резервуар для смешивания имеет вход для осадка, переливной выход, отверстие для дозирования химических веществ и сливной выход. Для регулирования скорости подачи осадка установлено устройство контроля уровня жидкости.
4.5 Конструкция рамы
Рама изготовлена из сварной конструкционной стали, отличается превосходной целостностью сварных соединений и высокой жесткостью. В раму встроено подъемное устройство, облегчающее транспортировку и подъем всего агрегата.
Материалы основных компонентов и ключевые технические характеристики компонентов
| Серийный номер | Имя | Материал |
| 1 | Фиксированное кольцо | нержавеющая сталь 304 |
| 2 | Подвижное кольцо | нержавеющая сталь 304 |
| 3 | Винтовой вал | нержавеющая сталь 304 |
| 4 | Фильтрующий бак | нержавеющая сталь 304 |
| 5 | Смесительная емкость | нержавеющая сталь 304 |
| 6 | Вал и лопасти мешалки | нержавеющая сталь 304 |
| 7 | Кронштейн для двигателя | нержавеющая сталь 304 |
| 8 | Введите глиняную трубку | нержавеющая сталь 304 |
| 9 | Система промывки | нержавеющая сталь 304 |
| 10 | Редуктор винтового типа | Готовая продукция |
| 11 | Редуктор вала мешалки | Готовая продукция |
| 12 | Датчик уровня жидкости | Готовая продукция |
| 13 | Электромагнитный клапан | Готовая продукция |
| 14 | Двигатель винтового пресса с частотно-регулируемым приводом | Готовая продукция |
| 15 | Переменный частотный привод двигателя миксера | Готовая продукция |
| 16 | Электрический шкаф управления | нержавеющая сталь 304 |
Интегрированный шкаф управления
Каждая установка для обезвоживания осадка с винтовым пресом оснащена интегрированным электрическим шкафом управления. Этот шкаф обеспечивает питание, функции управления и возможности отображения/сигнализации для шламового насоса, дозирующего насоса химикатов, установки для обезвоживания с винтовым пресом и другого оборудования, тем самым обеспечивая безопасную работу системы обезвоживания осадка. Он должен поддерживать как ручной, так и автоматический режимы управления.
Обращение с оборудованием
1. Компоненты из нержавеющей стали должны проходить кислотное травление и пассивацию.
2. Перед упаковкой обработанные поверхности должны пройти антикоррозионную обработку в соответствии со стандартами GB 4879.
3. В случае повреждения покрытий во время транспортировки или установки ремонт должен строго соответствовать первоначальному процессу нанесения покрытия, при этом стандарт качества не должен быть ниже, чем у первоначального покрытия.
Объем поставки
| Серийный номер | Имя | количество |
| 1 | Корпус винта | 4 |
| 2 | Гибридная система | 1 |
| 3 | Структура | 1 |
| 4 | Устройство для ополаскивания | 1 |
| 5 | Редуктор винтового типа | 4 |
| 6 | Редуктор с мешалкой | 1 |
| 7 | Датчик уровня жидкости | 1 |
| 8 | Электромагнитный клапан | 1 |
| 9 | Двигатель винтового пресса с частотно-регулируемым приводом | 1 |
| 10 | Переменный частотный привод двигателя миксера | 1 |
| 11 | Электрический шкаф управления | 1 |
