Волоконно-дисковый фильтр

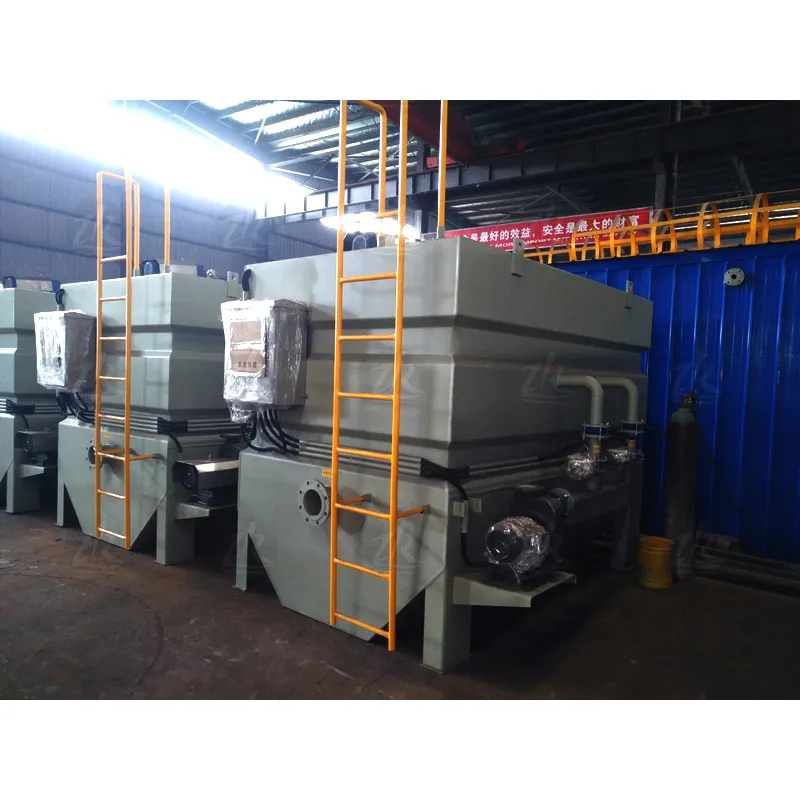

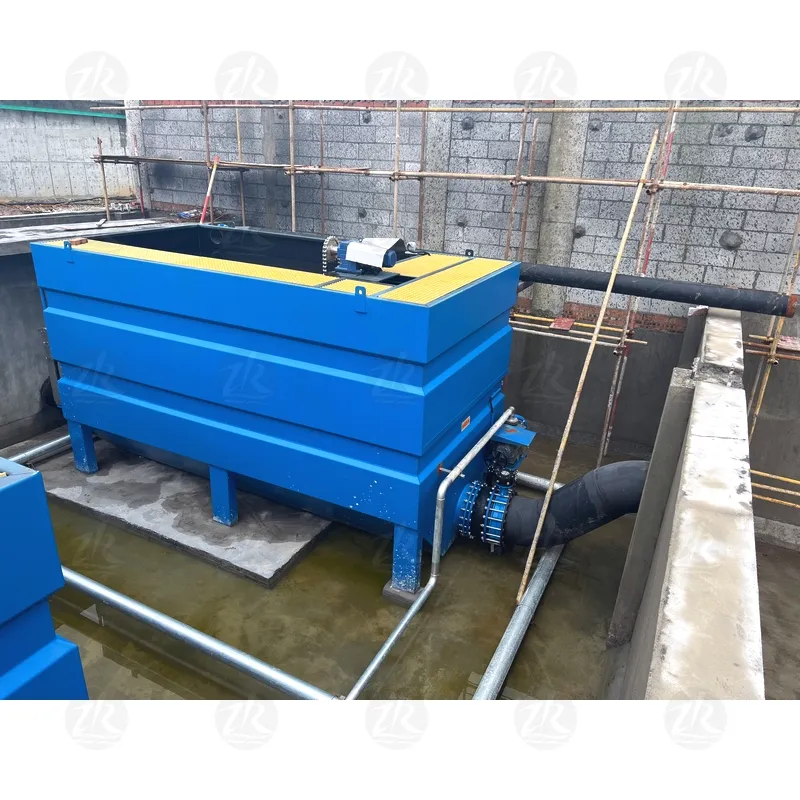

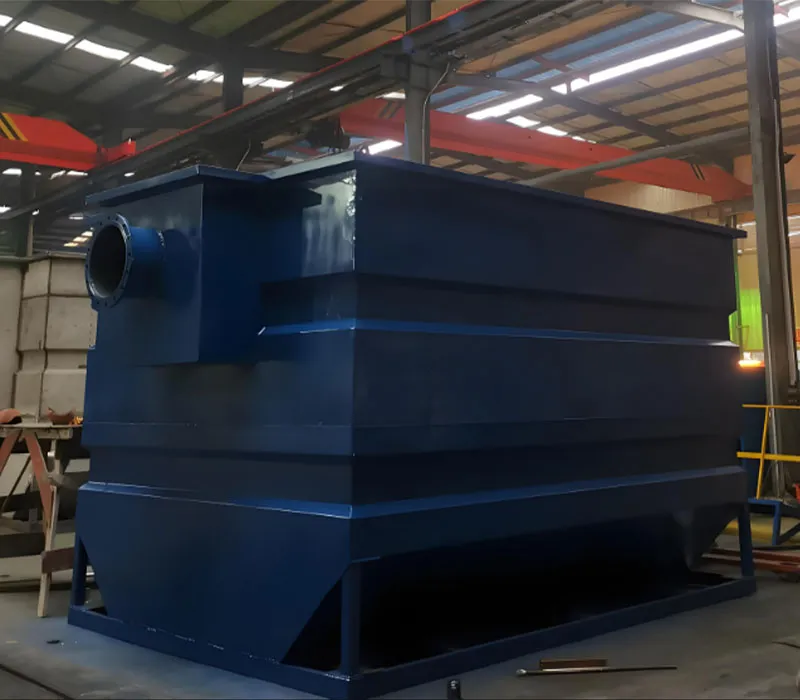

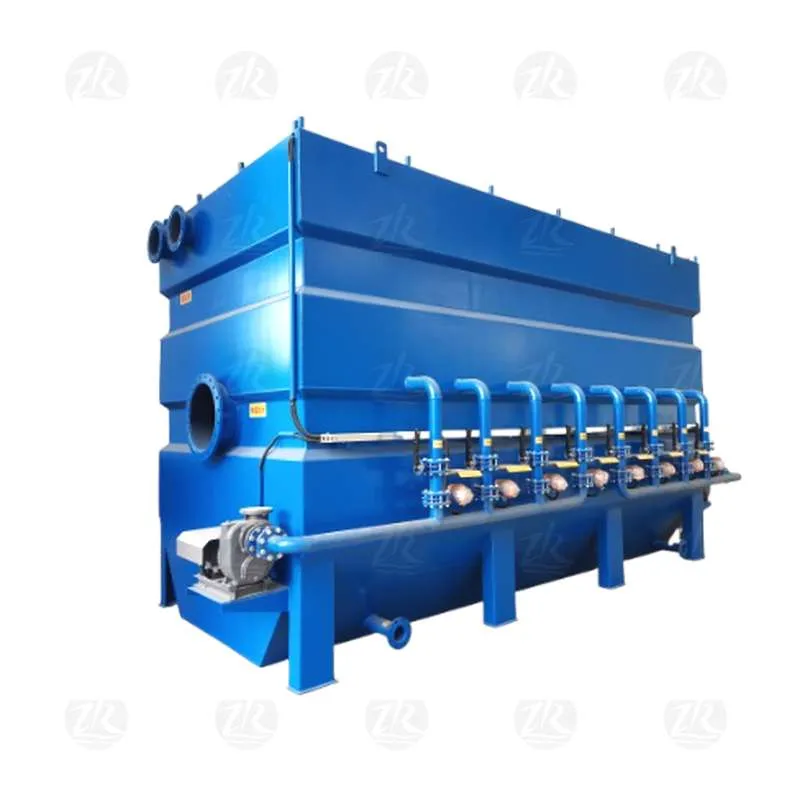

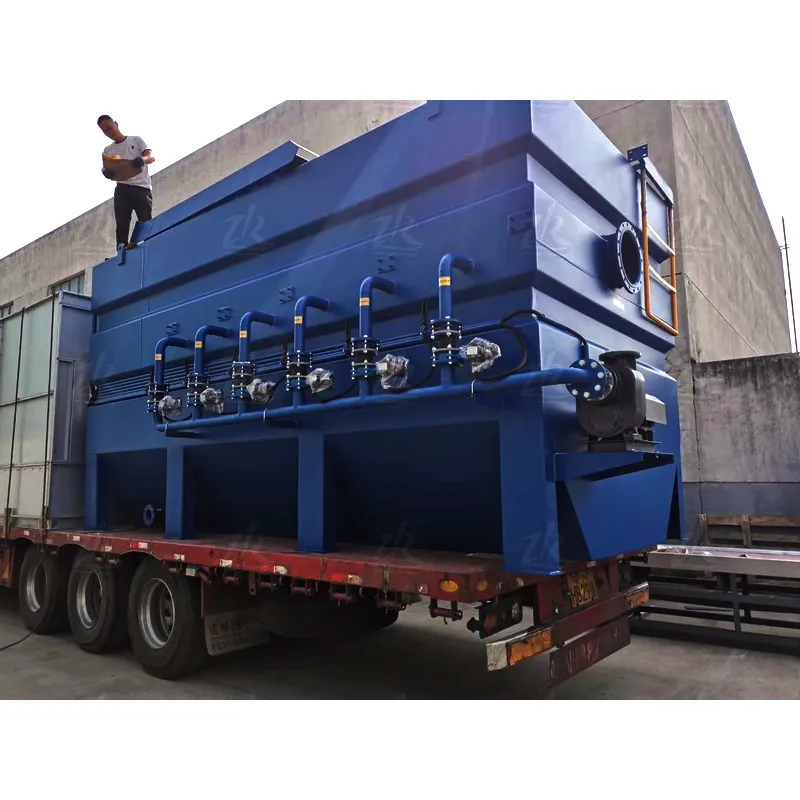

Фильтр ZPL Fibre Disc Filter представляет собой инновационную систему фильтрации воды, служащую в качестве очистного устройства для удаления взвешенных твердых частиц (SS) в рамках усовершенствованных процессов очистки сточных вод.
Описание
маркер
Обзор
Фильтр ZPL Fibre Disc Filter представляет собой инновационную систему фильтрации воды, служащую в качестве очистного устройства для удаления взвешенных твердых частиц (SS) в рамках усовершенствованных процессов очистки сточных вод. Его основные области применения включают:
1. Установка после традиционных процессов с активным илом, систем удлиненной аэрации, систем SBR, систем окислительных канав и т. д. в сочетании с дозированием химических веществ и усовершенствованными этапами реакции для достижения требований по удалению общего количества взвешенных твердых частиц, мутности и фосфора.
2. Усовершенствованная очистка сточных вод для повторного использования регенерированной воды.
3. Очистка поверхностных вод в сочетании с другими технологиями для получения очищенной воды, пригодной для систем охлаждения или питания котлов.
4. Модернизация существующих установок или строительство новых объектов, особенно в условиях ограниченного пространства.
Принцип работы

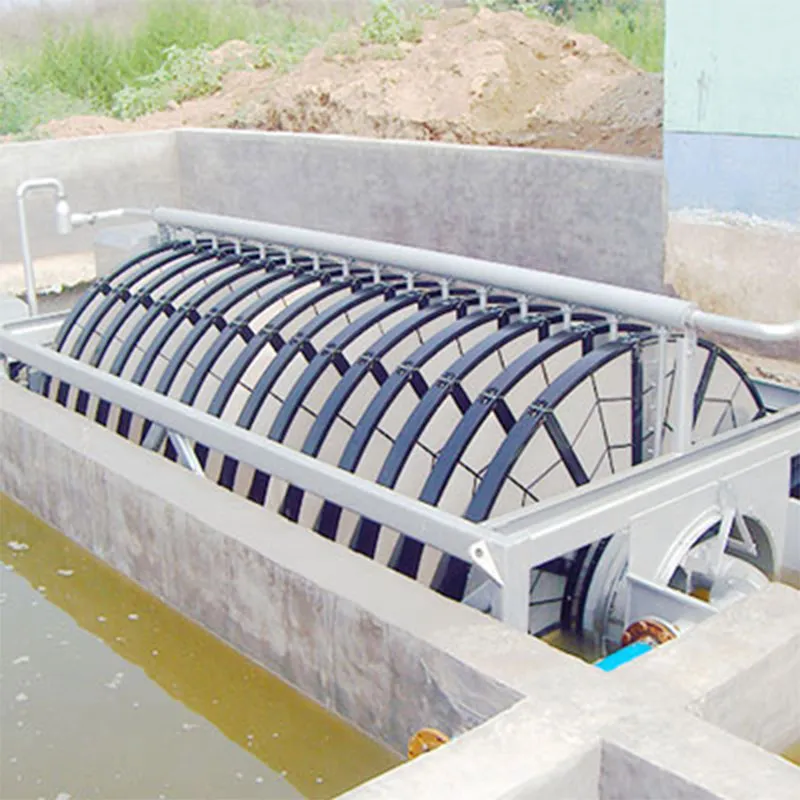

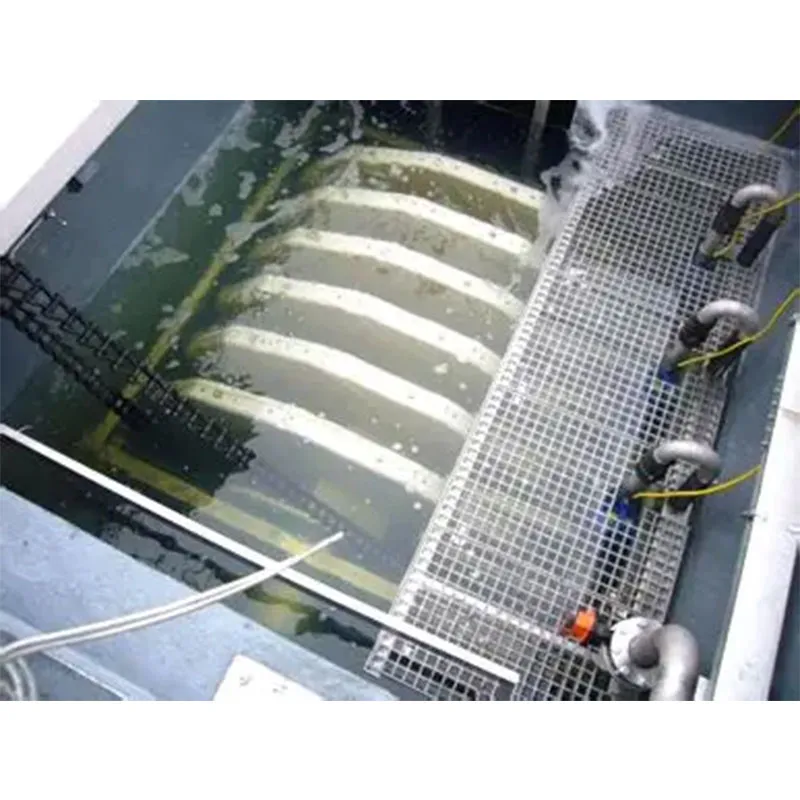

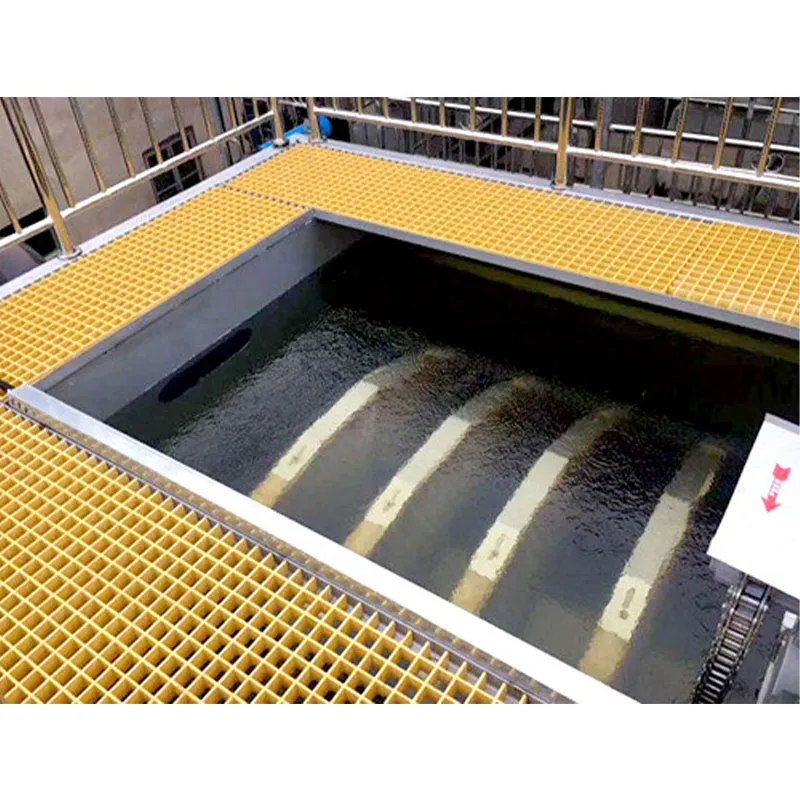

Фильтр с волокнистыми дисками состоит из центрального барабана, вращающихся дисков, системы обратной промывки и соответствующей системы управления и электрооборудования. Диски закреплены вокруг центрального барабана и соединены с ним через соединительные отверстия. Неочищенная вода (сточная вода) поступает в центральный барабан через впускное отверстие на одном конце, проходя через соединительные отверстия в каждый диск. Фильтрующая ткань, сотканная из волокон нержавеющей стали или полиэстера с минимальным размером пор 10 мкм, установлена с обеих сторон каждого диска. После фильтрации через ткань очищенная вода вытекает и сбрасывается из системы через выход для отфильтрованной воды. По мере продвижения фильтрации количество накопленных примесей на внутренней поверхности фильтрующей ткани увеличивается, что приводит к повышению перепада давления фильтрации и снижению скорости потока воды через ткань. Когда количество примесей достигает заданного уровня, достигая установленного уровня жидкости в центральном барабане, запускается обратная промывка для вымывания накопленных примесей с внутренней поверхности фильтрующей ткани. Насос обратной промывки засасывает отфильтрованную воду, прошедшую через фильтрующую ткань, и распыляет ее на внешнюю поверхность фильтрующей ткани. Это позволяет смыть загрязнения, скопившиеся на внутренней стороне фильтрующей ткани. Промытая сточная вода попадает в сборный лоток и сбрасывается из устройства. Во время обратной промывки вращающийся диск поворачивается, позволяя воде обратной промывки распыляться на фильтрующую ткань под разными углами. Это продолжается до тех пор, пока диск не завершит полный оборот, обеспечивая очистку всей фильтрующей ткани. Затем процесс обратной промывки прекращается, и система возвращается к статическому процессу фильтрации до тех пор, пока не потребуется следующий цикл обратной промывки.
В качестве фильтрующего материала в волокнистом дисковом фильтре используется импортная высокоэффективная фильтрующая ткань. Фильтрующая ткань, сотканная из специально подобранных металлических нитей по основе и утку, отличается высокой точностью, высокой пропускной способностью, исключительной прочностью и превосходными способностями удержания осадка. Точность фильтрации может достигать 10 мкм, а максимальный поток на единицу площади составляет 76 л/с·м². Она выдерживает давление обратной промывки 7,5 бар, что значительно повышает эффективность обратной промывки. По мере продвижения фильтрации количество накопленных примесей на внутренней поверхности фильтрующей ткани увеличивается, что приводит к повышению перепада давления фильтрации и снижению пропускной способности ткани. Когда количество примесей достигает заданного уровня, а уровень жидкости в центральном барабане достигает установленного значения, запускается обратная промывка для удаления накопленных примесей с внутренней поверхности фильтрующей ткани. Промывочный насос забирает чистую воду, прошедшую через фильтрующую ткань, и распыляет ее на внешнюю поверхность ткани. Это позволяет смыть загрязнения, скопившиеся на внутренней стороне фильтрующей ткани. Полученная сточная вода попадает в сборный лоток, а затем сбрасывается из устройства. Во время обратной промывки вращающийся диск поворачивается, позволяя промывочной воде распыляться на фильтрующую ткань под разными углами. Процесс продолжается до тех пор, пока диск не завершит полный оборот, обеспечивая очистку всей поверхности фильтрующей ткани. Затем обратная промывка прекращается, и система возвращается к статическому процессу фильтрации до начала следующего цикла обратной промывки.
Необработанная вода поступает в центральный вращающийся цилиндр через центральный впускной трубопровод, проходит через распределительные отверстия цилиндра и попадает на фильтрующие диски, закрепленные по его окружности. Фильтрующая ткань, изготовленная из нержавеющей стали или полиэфирных волокон, установлена с обеих сторон каждого диска. После фильтрации через ткань чистая вода вытекает из дисков и выходит из системы через выпускной водослив. По мере продолжения фильтрации накопленные в фильтрующей ткани примеси постепенно уменьшают объем чистой воды, выходящей из дисков, что приводит к повышению уровня воды внутри дисков. Когда этот уровень достигает заданного порога, цилиндр начинает вращаться. Вода под высоким давлением, подаваемая механизмом обратной промывки, автоматически промывает поверхности фильтрующих дисков, удаляя примеси в желоб для сбора отходов, закрепленный внутри корпуса фильтра. Затем эти примеси сбрасываются через трубопровод для слива осадка. По мере продолжения обратной промывки уровень воды внутри дисков постепенно снижается. При достижении заданного уровня жидкости обратная промывка автоматически прекращается, вращающийся цилиндр останавливается, и система возвращается к процессу статической фильтрации.
Фаза обратной промывки не влияет на работу устройства; фильтр работает в режиме непрерывного забора воды, периодической обратной промывки и непрерывного слива воды.
Параметры конструкции волокнистого дискового фильтра
| Диаметр фильтрующего диска L (метры) | 1.2 | 2.0 | 2.5 | 3.0 |
| Площадь фильтрации одного диска (м²) | 2.1 | 5.5 | 8.7 | 12.5 |
| Качество воды на входе | SS ≤ 30 мг/л (мгновенный пик 60 мг/л) | |||
| Качество сточных вод | ≤10 mg/L | |||
| Средняя скорость фильтрации | 8~15 m/h | |||
| Объем обратной промывки | ≤1% | |||
| Потеря давления | ≤0.3m | |||
| Эффективность разделения | 81%~97% | |||
| Материал фильтрующей ткани | Фильтрующая ткань из микрофибры | |||
| Средняя температура | температура окружающей среды | |||
Технические характеристики и модели фильтров с волокнистыми дисками
| Модель | Диаметр фильтрующего диска
(мм) |
Мощность водоочистки
(тонн в сутки) |
Длина зоны фильтрации
(мм) |
Ширина бассейна
(мм) |
Глубина бассейна
(мм) |
Высота центра|
(мм) |
Высота входа воды
(мм) |
Мощность фильтрующего диска
(кВт) |
Количество электрических шаровых кранов | Насос обратной промывки
Количество |
| ZPL2.0x2 | 2000 | 2000 | 2000 | 2600 | 3500 | 1260 | 2100 | 2.83 | 2 | 1 |
| ZPL2.0x4 | 4000 | 2600 | 2.87 | 3 | ||||||
| ZPL2.0x6 | 6000 | 3200 | 2.91 | 4 | ||||||
| ZPL2.0x8 | 8000 | 3800 | 2.95 | 5 | ||||||
| ZPL2.0x10 | 10000 | 4400 | 5.43 | 7 | 2 | |||||
| ZPL2.0x12 | 12000 | 5000 | 5.47 | 8 | ||||||
| ZPL2.0x14 | 14000 | 5600 | 5.51 | 9 | ||||||
| ZPL2.0x16 | 16000 | 6200 | 5.55 | 10 | ||||||
| ZPL2.5x6 | 2500 | 10000 | 3550 | 3300 | 4100 | 1510 | 2500 | 4.91 | 4 | 1 |
| ZPL2.5x8 | 14000 | 4200 | 9.09 | 6 | 2 | |||||
| ZPL2.5x10 | 17000 | 4850 | 9.18 | 7 | ||||||
| ZPL2.5x12 | 20000 | 5500 | 9.41 | 8 | ||||||
| ZPL2.5x14 | 24000 | 6150 | 13.56 | 9 | 3 | |||||
| ZPL2.5x16 | 27000 | 6800 | 13.65 | 10 | ||||||
| ZPL2.5x18 | 30000 | 7450 | 13.74 | 11 | ||||||
| ZPL3.0x8 | 3000 | 20000 | 4600 | 4000 | 4700 | 1760 | 2900 | 12.29 | 6 | 2 |
| ZPL3.0x10 | 25000 | 5300 | 12.38 | 7 | ||||||
| ZPL3.0x12 | 30000 | 6000 | 12.47 | 8 | ||||||
| ZPL3.0x14 | 35000 | 6700 | 18.06 | 9 | 3 | |||||
| ZPL3.0x16 | 40000 | 7400 | 18.15 | 10 | ||||||
| ZPL3.0x18 | 45000 | 8100 | 18.25 | 11 | ||||||
| ZPL3.0x20 | 50000 | 8800 | 23.83 | 12 | 4 |
Преимущества волокнистого дискового фильтра
1. Зрелая и стабильная работа с широким спектром применения;
2. Устойчивость к ударным нагрузкам с высокой адаптивностью; содержание SS в поступающей воде ≤ 20 мг/л;
3. Высокая эффективность фильтрации и обратной промывки; вертикально расположенная эффективная фильтрующая поверхность уменьшает занимаемую площадь;
4. Минимальный объем воды для обратной промывки с незначительным влиянием на процессы предварительной очистки;
5. Автоматизированная работа с простым и удобным обслуживанием;
6. Низкие эксплуатационные расходы, не требуется система предварительного хлорирования. Минимальные потери напора, не требуется насос;
7. Конструкция с внешним впуском воды предотвращает загрязнение внутренней стороны волокнистой фильтрующей ткани, одновременно эффективно удаляя загрязнения с внешней стороны с быстрым восстановлением.
