Бесвальный шнековый конвейер и уплотнитель, также известный как бесвальный шнековый конвейер-пресс, представляет собой инновационное интегрированное устройство для транспортировки и уплотнения отходов, полученных в процессе очистки сточных вод. Отходы, извлеченные с помощью решетчатого фильтра, транспортируются и уплотняются, что облегчает их последующую утилизацию за пределами объекта. Материал поступает через впускное отверстие, где он продвигается шнековым конвейером к секции уплотнения. После обезвоживания обработанные отходы скрининга выгружаются через выпускное отверстие, а вытесненная вода стекает через дренажную трубу в канал скрининга.
Бесвальный шнековый конвейер и уплотнитель, также известный как бесвальный шнековый конвейер-пресс, представляет собой инновационное интегрированное устройство для транспортировки и уплотнения отходов, полученных в процессе очистки сточных вод. Отходы, извлеченные с помощью решетчатого фильтра, транспортируются и уплотняются, что облегчает их последующую утилизацию за пределами объекта. Материал поступает через впускное отверстие, где он продвигается шнековым конвейером к секции уплотнения. После обезвоживания обработанные отходы скрининга выгружаются через выпускное отверстие, а вытесненная вода стекает через дренажную трубу в канал скрининга.
Комбинация бесспинного шнекового конвейера и уплотнителя объединяет преимущества шнековых конвейеров и шнековых уплотнителей, предлагая комбинированную функциональность транспортировки и уплотнения. Она использует вращение шнекового бура для транспортировки материалов от входа к выходу, способная как к горизонтальной, так и к вертикальной транспортировке. Встроенный внутренний прессовальный механизм уплотняет материалы, повышая их плотность и однородность, а также предотвращая разливы и заторы, характерные для традиционных конвейеров. Кроме того, это оборудование демонстрирует высокую адаптивность к различным требованиям по перемещению материалов и оснащено автоматической системой управления, которая регулирует работу в зависимости от условий в режиме реального времени.

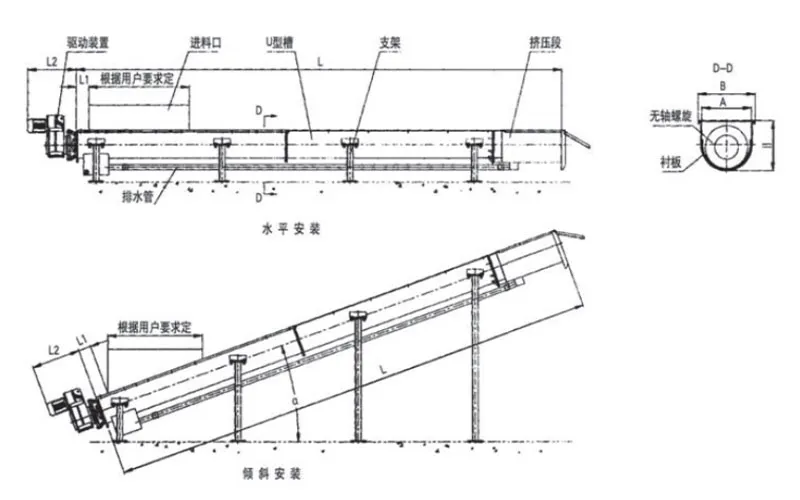

Бесвальный шнековый конвейер и уплотнитель состоят из приводного узла, бесвального шнека, U-образного желоба, опорной рамы, футеровочных пластин, крышек, впускного отверстия, секции сжатия, выпускного отверстия и дренажной трубы.
Подача материала: обрабатываемый материал поступает в камеру прессования через впускное отверстие.
Продвижение шнека: бевальная конструкция шнека продвигает материал вперед посредством вращательного движения, постепенно сжимая его под действием шнека.
Процесс обезвоживания: по мере продвижения материала зазор между винтовыми лопастями постепенно сужается. Материал подвергается возрастающему давлению, вытесняя влагу и образуя обезвоженную жидкость.
Выгрузка: прессованный твердый материал выгружается через выпускное отверстие, а обезвоженная жидкость вытекает через сливной порт.
1. Пищевая промышленность: используется для обезвоживания и прессования фруктовых и овощных соков, соевого молока, соевого соуса и аналогичных продуктов с целью повышения выхода и качества сока.
2. Химическая промышленность: используется для обезвоживания химического сырья с целью обеспечения чистоты и качества продукта.
3. Фармацевтическая промышленность: применяется для обезвоживания и экстракции лекарственных материалов с целью повышения концентрации активных фармацевтических ингредиентов.
4. Охрана окружающей среды: используется для обезвоживания осадка с целью уменьшения его объема и снижения затрат на переработку.
Простая конструкция с безподшипниковой секцией сжатия обеспечивает плавную транспортировку материала и простое техническое обслуживание;
Все секции, за исключением открытых входных и выходных портов, могут быть закрыты, что предотвращает рассыпание материала и снижает загрязнение воздуха;
Разработан как интегрированный блок с несколькими функциями, способный как транспортировать отходы, так и обезвоживать их посредством сжатия.
Высокая эффективность и энергосбережение: бевальная конструкция минимизирует механическое трение, повышая эффективность использования энергии.
Низкие затраты на техническое обслуживание: бевальная конструкция снижает износ, уменьшая частоту и расходы на техническое обслуживание оборудования.
Простота эксплуатации: оборудование оснащено автоматической системой управления, прост в эксплуатации и обслуживании.
Высокая адаптивность: рабочие параметры могут быть отрегулированы в соответствии с различными характеристиками материала, что позволяет удовлетворить разнообразные производственные требования.
| Модель | Номинальный расход м³/ч | Размеры в миллиметрах | Длина транспортировки L (метры) | Угол установки α (градусы) | ||||||
| (Скорость вращения: 20 оборотов в минуту) | ||||||||||
| 0° | 15° | 30° | A | B | H | L1 | L2 | |||
| WLSY260 | 2.2 | 1.5 | 1 | 260 | 370 | 270 | 150 | 400 | ≤15 | ≤30 |
| WLSY320 | 5.5 | 4 | 3 | 320 | 430 | 340 | 200 | 450 | ||
| WLSY355 | 8 | 5.5 | 4 | 355 | 465 | 380 | 250 | 450 | ||
| WLSY420 | 11 | 7.5 | 5.2 | 420 | 530 | 430 | 250 | 450 | ≤30 | |
