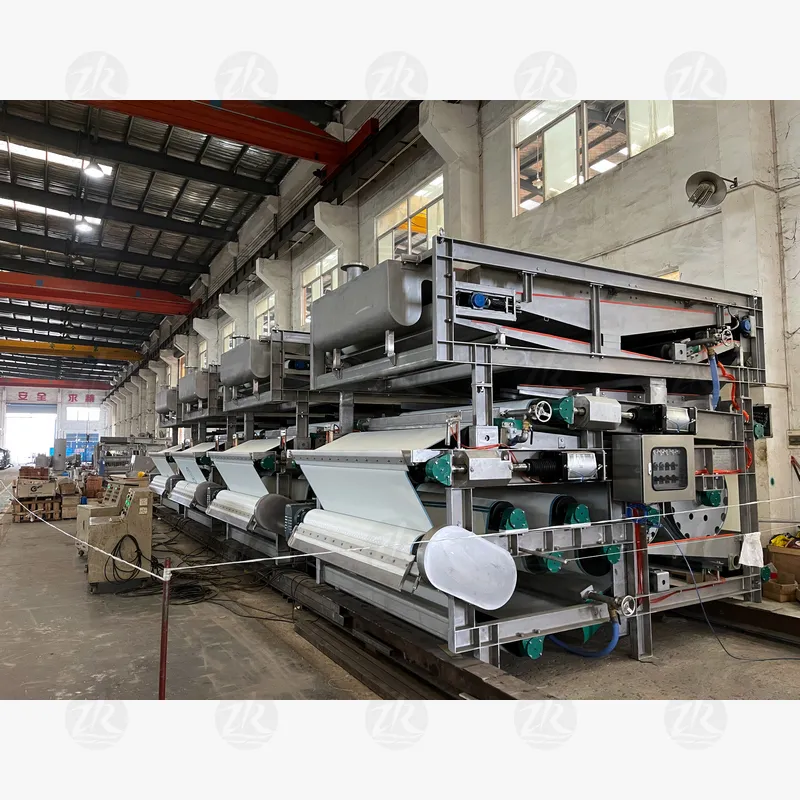

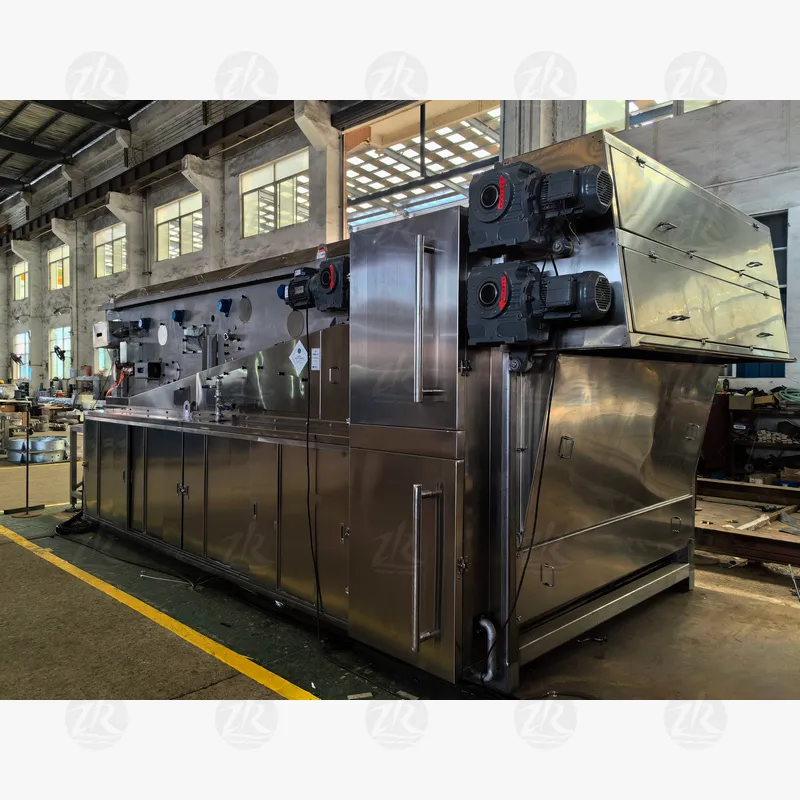

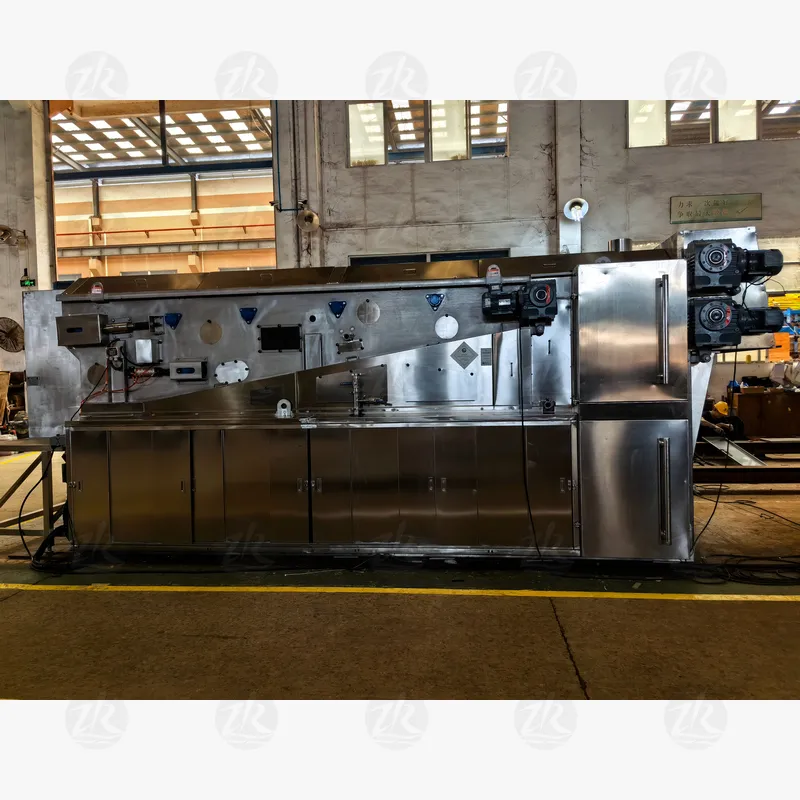

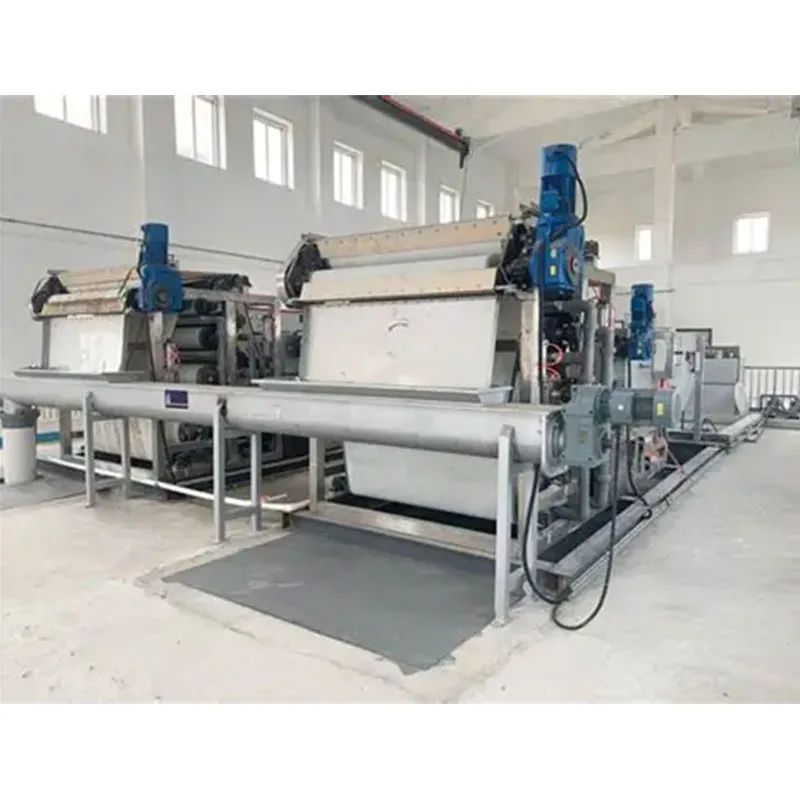

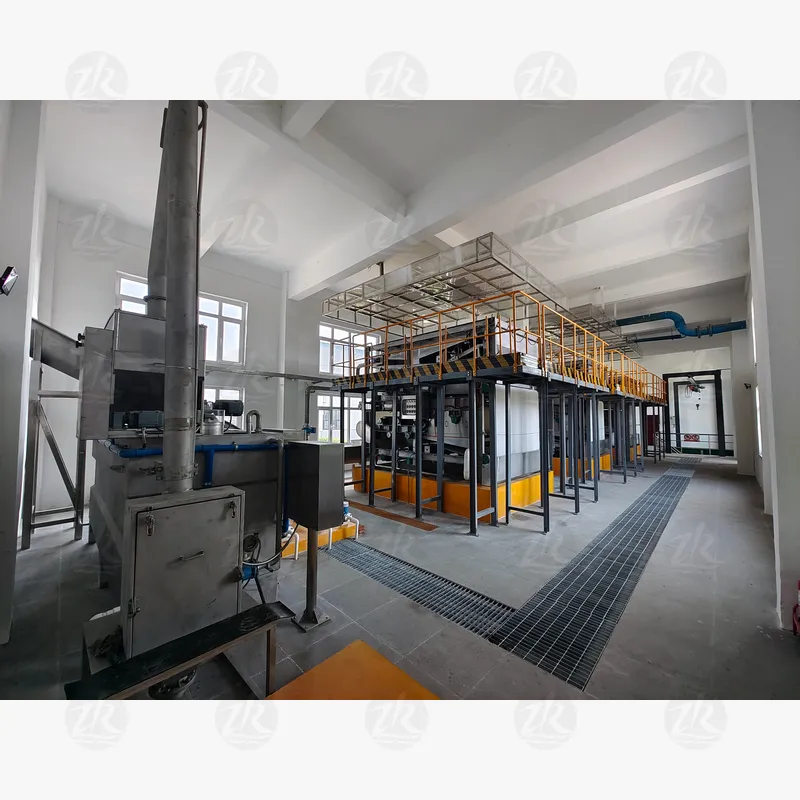

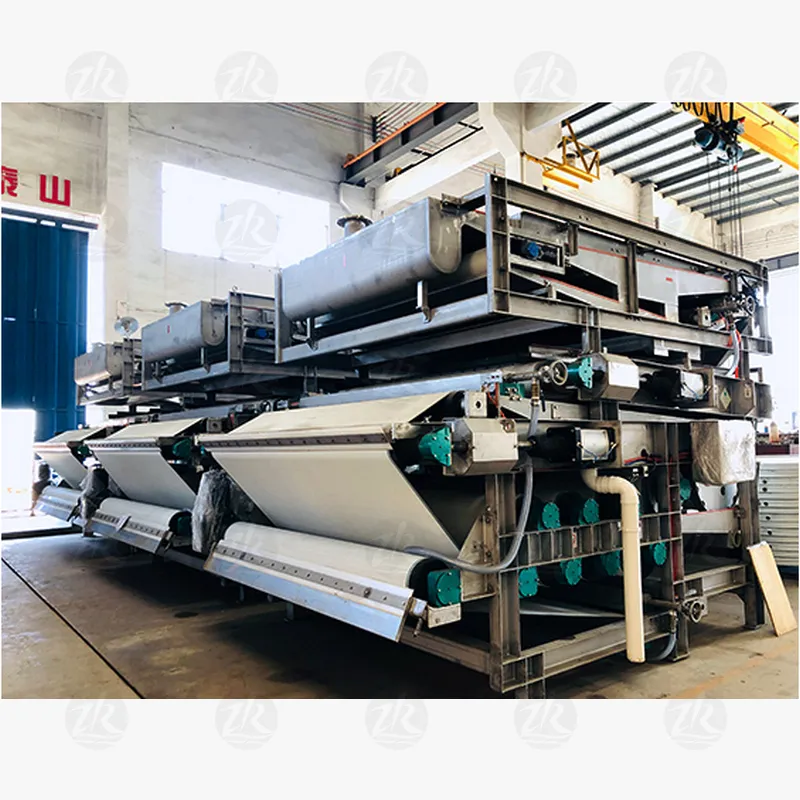

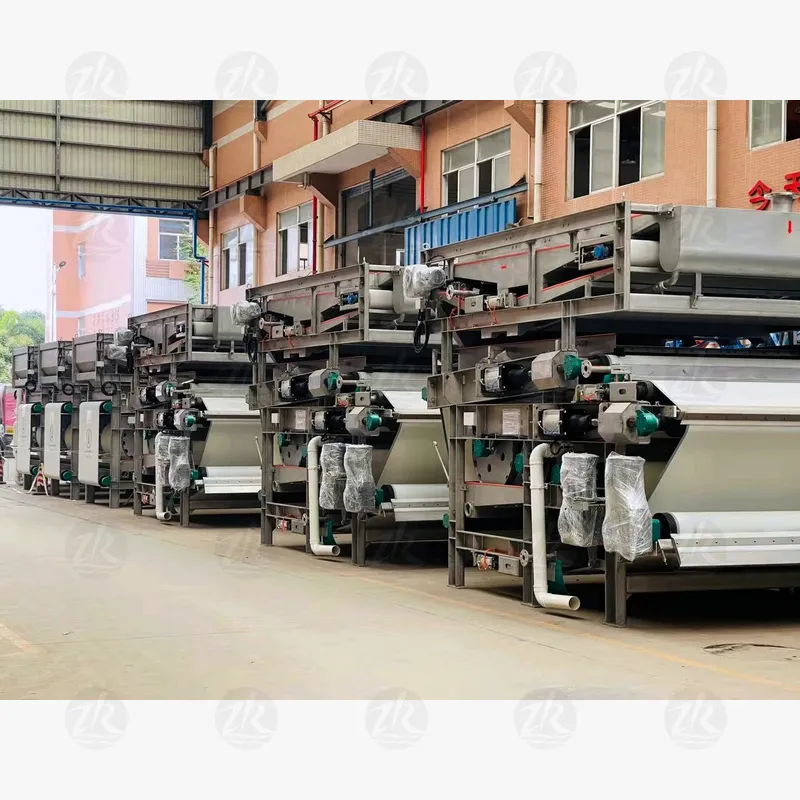

Ленточный обезвоживатель осадка
Используется для обезвоживания осадка в проектах водоснабжения и водоотведения с целью уменьшения его объема, что облегчает последующие методы утилизации, такие как захоронение или сжигание; также может применяться для отделения твердых веществ от жидкости в различных промышленных производственных процессах.
Описание
маркер
Цель
Используется для обезвоживания осадка в проектах водоснабжения и водоотведения с целью уменьшения его объема, что облегчает последующие методы утилизации, такие как захоронение или сжигание; также может применяться для отделения твердых веществ от жидкости в различных промышленных производственных процессах.
Конструкция и принципы
Осадок сначала смешивается с флокулянтом для индукции флокуляции и агломерации. Затем он подвергается гравитационному обезвоживанию, обезвоживанию с помощью клинового пресса, низконапорному обезвоживанию, среднему давлению и высоконапорному обезвоживанию, что постепенно снижает его влажность до тех пор, пока он не будет выгружен в виде твердого материала. Это составляет принцип работы ленточной машины для обезвоживания осадка «Xinhuan», специально разработанной с учетом характеристик обезвоживания осадка. Следовательно, особое внимание необходимо уделить двум ключевым моментам:
1) Различные типы осадка имеют разные характеристики обезвоживания, что требует использования соответствующих моделей машин;
2) Количественные характеристики обезвоживания осадка должны быть определены путем испытаний в «Новой лаборатории обезвоживания Ring» или получены на основе практического опыта.

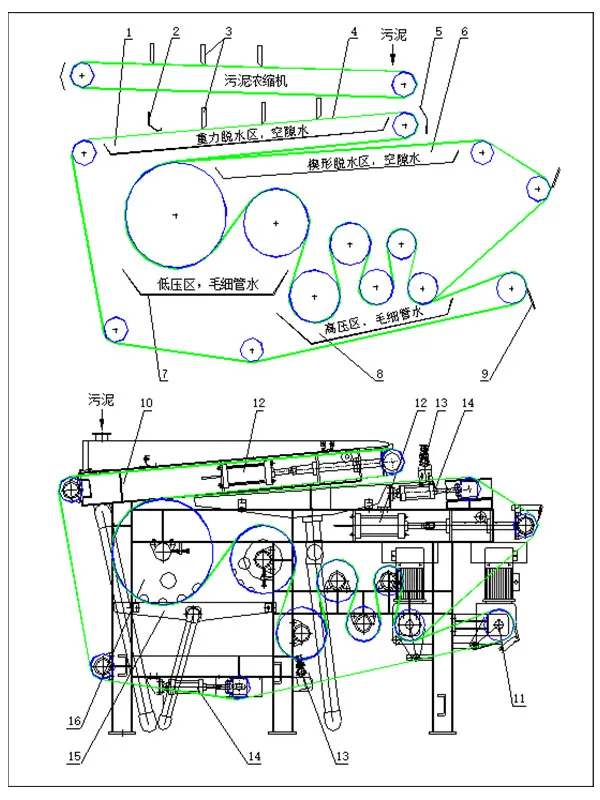

Ниже приводится подробное описание, иллюстрированное схемами, конструкции и принципа работы ленточной машины для обезвоживания осадка:
Подготовленный осадок поступает в зону гравитационного обезвоживания 1 ленточной машины для обезвоживания осадка. Под совместным действием распределительного механизма 2 и распределительного механизма 3 осадок движется вперед вместе с фильтрующей лентой 4. Под действием силы тяжести из осадка удаляется межмолекулярная вода.
По мере продвижения шлама по фильтрующей ленте к концу зоны гравитационного обезвоживания он попадает в зону клинового обезвоживания 6 ленточной машины для обезвоживания шлама через переворачивающий механизм 5. В зоне клинового обезвоживания шлам подвергается предварительному сжатию под давлением клина, образованного между двумя фильтрующими лентами, что позволяет дополнительно удалить межмолекулярную воду из шлама.
Шлам, прошедший гравитационное и клиновое обезвоживание, поступает в зону низкого давления 7 и зону высокого давления 8 для сжатия и обезвоживания. Зоны давления состоят из перфорированного валка низкого давления и валка высокого давления. Фильтрующая лента, охватывающая шлам, проходит вокруг поверхности валков давления. Поскольку диаметры валков давления расположены в порядке убывания, давление, оказываемое фильтрующей лентой на шлам, постепенно увеличивается от низкого к высокому. Такой подход соответствует характеристикам обезвоживания шлама.
Обезвоженный фильтр-кек, теперь в твердой форме, соскабливается скребком для шлама 9 и выгружается.
Вся машина для обезвоживания осадка состоит из рамы (10), служащей структурным каркасом. Приводной блок (11) приводит в движение две фильтрующие ленты, совершающие непрерывное круговое движение, а натяжное устройство (12) поддерживает натяжение ленты, создавая давление на осадок. Очищающее устройство (13) удаляет остатки осадка с лент, обеспечивая высокую эффективность работы. Автоматическое выравнивающее устройство (14) корректирует осевые отклонения во время работы ленты. Лоток для сбора фильтрата 15 собирает фильтрат, образующийся в процессе прессования и обезвоживания. Система роликов 16 состоит из прижимных роликов, приводных роликов, натяжных роликов, выравнивающих роликов, разгрузочных роликов и направляющих роликов, которые поддерживают фильтрующие ленты и позволяют им повторно выполнять свои различные функции в непрерывном цикле.
Особенности модели
Удлиненная секция гравитационного обезвоживания, обеспечивающая высокую адаптивность для различных применений в области обезвоживания осадка;
Ролики низкого давления с достаточно большим диаметром, расположенные в порядке убывания, обеспечивающие высокую производительность по переработке осадка и коэффициент извлечения;
Защита поверхности от коррозии, разработанная для суровых условий эксплуатации;
Надежная защита безопасности и автоматизированное управление работой;
Надежное устройство, предотвращающее складывание фильтрующих лент;
20-летний срок службы конструкции;
Просторное пространство для доступа к обслуживанию, облегчающее техническое обслуживание;
Конфигурация концентратора, установленного сверху, минимизирует занимаемую площадь;
Система синхронного натяжения с зубчатой рейкой обеспечивает равномерное натяжение ремня;
Система выравнивания фильтрующего ремня в среднем положении снижает износ периферии и продлевает срок службы системы;
Бесступенчатое регулирование скорости (частотно-регулируемые приводы используются как для конфигураций с одним приводом, так и с двумя приводами).
Технические характеристики модели
Материалы и технические характеристики
Рама: углеродистая сталь с антикоррозионной обработкой или нержавеющая сталь 304.
Несущий вал: среднеуглеродистая легированная сталь.
Поверхность ролика низкого давления: нержавеющая сталь 304.
Поверхность ролика высокого давления, поверхность натяжного ролика, поверхность отклоняющего ролика, приводной ролик и поверхность выравнивающего ролика: углеродистая сталь с резиновым покрытием.
Лоток для сбора жидкости фильтра и очистительное устройство: нержавеющая сталь 304.
Редуктор: отечественный или импортный известного бренда.

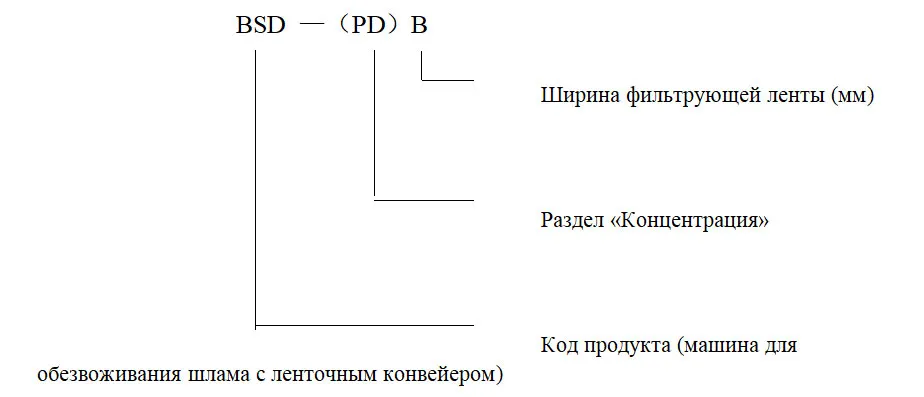

Основные технические параметры
1. Технические характеристики машины для обезвоживания шлама с ременным приводом
| Номер модели | Ширина фильтрующей ленты (мм) | Скорость фильтрующей ленты (м/мин) | Мотор
Мощность (кВт) |
Длина гравитационного обезвоживания (мм) | Длина фильтрующей ленты
(мм) |
Справочная информация
Производительность [кг (сухой)/ч] |
Натяжение фильтрующей ленты
(кгс/см) |
Машина
Вес нетто (кг) |
| Давление воздуха (кг/см²) | ||||||||
| BSD500S7 | 500 | 1.1-5.5 | 0.75 | 1600 | 7650 | 70 | 10 | 2000 |
| 12550 | 6.4 | |||||||
| BSD750S7 | 750 | 1.1-5.5 | 1.1 | 1600 | 7650 | 110 | 10 | 2500 |
| 12550 | 6.1 | |||||||
| BSD1000S7CA | 1000 | 1.1-5.5 | 2.2 | 2500 | 10470 | 180 | 10 | 4800 |
| 17550 | 5.0 | |||||||
| BSD1500S7CA | 1500 | 1.1-5.5 | 2.2 | 2500 | 10470 | 270 | 10 | 6000 |
| 17550 | 4.8 | |||||||
| BSD2000S7CA | 2000 | 1.1-5.5 | 3.0 | 2500 | 10470 | 360 | 10 | 6800 |
| 17550 | 6.4 | |||||||
| BSD2500S7AL | 2500 | 1.1-5.5 | 2x2.2 | 2900 | 11090 | 450 | 10 | 9500 |
| 18040 | 5.1 | |||||||
| BSD3000S7AL | 3000 | 1.1-5.5 | 2x3.0 | 2900 | 11090 | 540 | 10 | 10500 |
| 18040 | 6.1 | |||||||
| BSD2000SMPN | 2000 | Машина для глубокой обезвоживания шлама, с параметрами, определяемыми свойствами материала | ||||||
| BSD2500SMPN | 2500 | Машина для глубокой обезвоживания шлама, с параметрами, определяемыми свойствами материала | ||||||
| BSD3000SMPN | 3000 | Машина для глубокой обезвоживания шлама, с параметрами, определяемыми свойствами материала | ||||||
2. Таблица параметров для ленточного агрегата для концентрирования и обезвоживания осадка
| Модель | Фильтрующая лента
Ширина (мм) |
Фильтрующий ремень
Скорость (м/мин) |
Мотор
Мощность (кВт) |
Длина гравитационного обезвоживания
(мм) |
Фильтрующий ремень
Длина (мм) |
Справочная производительность | Натяжение фильтрующей ленты
(кгс/см) |
Машина
Вес нетто (кг) |
|
| [кг
(сухой)/ч] |
(кг) (м³/ч) | Давление воздуха
(кг/см²) |
|||||||
| BSD-PD500S7 | 500 | 3.5-18 | 0.55 | 2300 | 5600 | 70 | 7 | 10 | 3000 |
| 1.1-5.5 | 0.75 | 1600 | 7650 | 6.4 | |||||
| 12550 | |||||||||
| BSD-PD750S7 | 750 | 3.5-18 | 0.75 | 2300 | 5600 | 110 | 11 | 10 | 3700 |
| 1.1-5.5 | 1.1 | 1600 | 7650 | ||||||
| 12550 | 6.1 | ||||||||
| BSD-PD1000S7CA | 1000 | 3.5-18 | 1.5 | 3000 | 6900 | 180 | 18 | 10 | 6500 |
| 1.1-5.5 | 2.2 | 2500 | 10470 | 5.0 | |||||
| 17550 | |||||||||
| BSD-PD1500S7CA | 1500 | 3.5-18 | 1.5 | 3000 | 6900 | 270 | 27 | 10 | 8100 |
| 1.1-5.5 | 2.2 | 2500 | 10470 | ||||||
| 17550 | 4.8 | ||||||||
| BSD-PD2000S7CA | 2000 | 3.5-18 | 2.2 | 3000 | 6900 | 360 | 36 | 10 | 9200 |
| 1.1-5.5 | 3.0 | 2500 | 10470 | ||||||
| 17550 | 6.4 | ||||||||
| BSD-PD2500S7AL | 2500 | 3.5-18 | 2.2 | 3000 | 6900 | 450 | 45 | 10 | 12200 |
| 1.1-5.5 | 2x2.2 | 2900 | 11090 | ||||||
| 18040 | 5.1 | ||||||||
| BSD-PD3000S7AL | 3000 | 3.5-18 | 2.2 | 3000 | 6900 | 540 | 54 | 10 | 13500 |
| 1.1-5.5 | 2x3.0 | 2900 | 11090 | 6.1 | |||||
| 18040 | |||||||||
| BSD-PD2000S5P2 | 2000 | Параметры, определяемые свойствами материала | |||||||
| BSD-PD2500S5P2 | 2500 | Параметры, определяемые свойствами материала | |||||||
| BSD-PD3000S5P2 | 3000 | Параметры, определяемые свойствами материала | |||||||
Размеры установки и чертеж фундамента

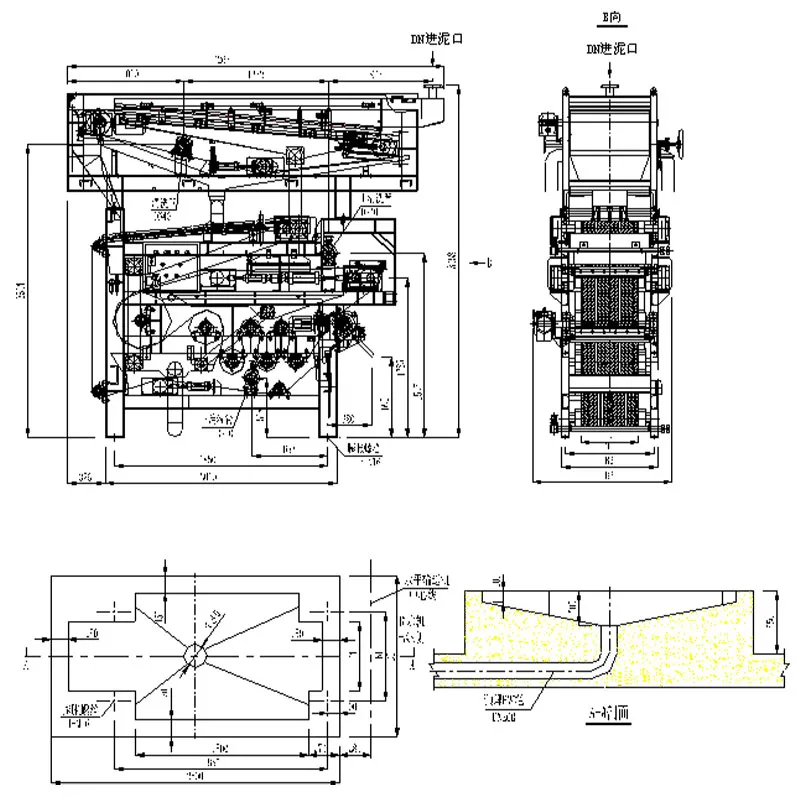

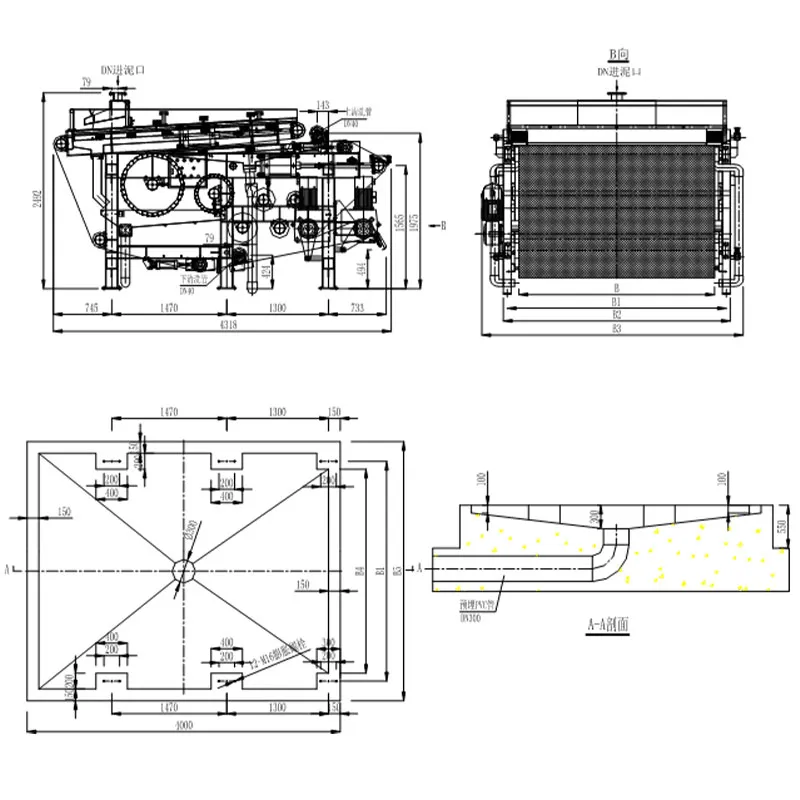

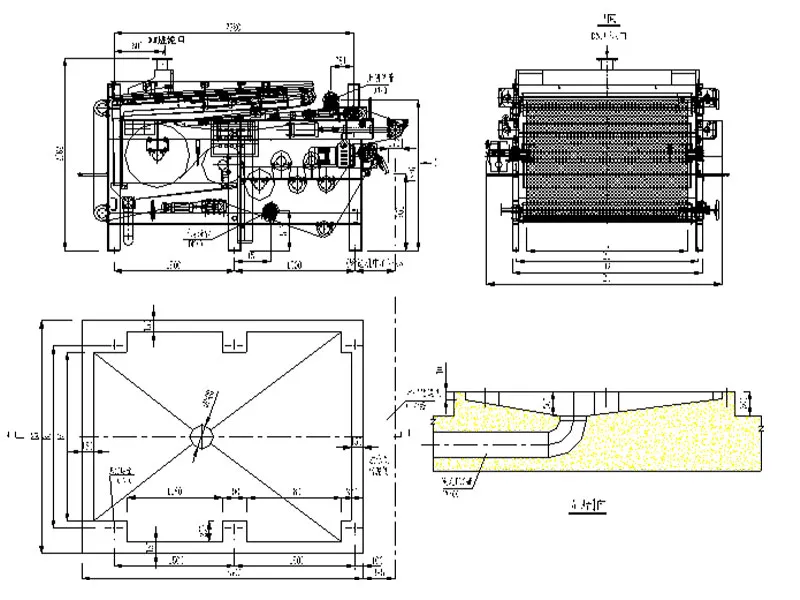

1. Внешние габариты и план фундамента для машины для обезвоживания осадка ленточного типа S7
| Модель | B | B1 | B2 | B3 | B4 | B5 | DN |
| BSD500S7 | 500 | 770 | 830 | 1210 | 600 | 1400 | DN50 |
| BSD750S7 | 750 | 1020 | 1080 | 1460 | 850 | 1650 | DN80 |
Примечание: Если смотреть со стороны выпускного отверстия для шлама, двигатель и соединение внешней очистительной трубы находятся слева, а пневматический блок управления — справа.

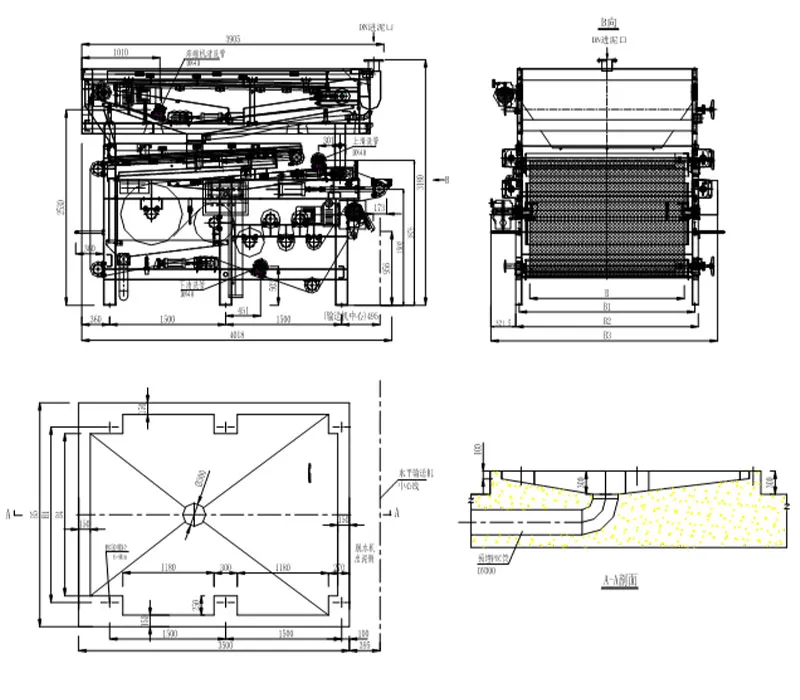

2. Внешние габариты и план фундамента для машины для обезвоживания осадка ленточного типа S7CA
| Модель | B | B1 | B2 | B3 | B4 | B5 | DN |
| BSD1000S7CA | 1000 | 1270 | 1360 | 1800 | 1100 | 1900 | DN80 |
| BSD1500S7CA | 1500 | 1770 | 1860 | 2300 | 1600 | 2400 | DN100 |
| BSD2000S7CA | 2000 | 2270 | 2360 | 2800 | 2100 | 2900 | DN125 |
Примечание: Если смотреть со стороны выпускного отверстия для шлама, двигатель и соединение внешней очистительной трубы находятся слева, а пневматический блок управления — справа.
3. Внешние размеры и схема фундамента для ленточной машины для обезвоживания осадка S7AL
| Модель | B | B1 | B2 | B3 | B4 | B5 | DN |
| BSD2500S7AL | 2500 | 2800 | 2900 | 3250 | 2600 | 3300 | DN150 |
| BSD3000S7AL | 3000 | 3300 | 3400 | 3750 | 3100 | 3800 | DN150 |
Примечание: Если смотреть со стороны выпускного отверстия для шлама, двигатель и соединение внешней очистительной трубы находятся слева, а пневматический блок управления — справа.
4. Внешние габариты и план фундамента гражданского строительства для интегрированной установки S7 ленточного типа для концентрирования и обезвоживания осадка
| Модель | B | B1 | B2 | B3 | B4 | B5 | DN |
| BSD-PD500S7 | 500 | 770 | 830 | 1210 | 600 | 1400 | DN50 |
| BSD-PD750S7 | 750 | 1020 | 1080 | 1460 | 850 | 1650 | DN80 |
Примечание: Если смотреть со стороны выпускного отверстия для шлама, двигатель и соединение внешней очистительной трубы находятся слева, а пневматический блок управления — справа.
5. Внешние габариты и план фундамента гражданского строительства для интегрированной установки S7CA для концентрирования и обезвоживания шлама ленточного типа
| Модель | B | B1 | B2 | B3 | B4 | B5 | DN |
| BSD-PD1000S7CA | 1000 | 1270 | 1360 | 1800 | 1100 | 1900 | DN80 |
| BSD-PD1500S7CA | 1500 | 1770 | 1860 | 2300 | 1600 | 2400 | DN100 |
| BSD-PD2000S7CA | 2000 | 2270 | 2360 | 2800 | 2100 | 2900 | DN125 |
Примечание: Если смотреть со стороны выпускного отверстия для шлама, двигатель и соединение внешней очистительной трубы находятся слева, а пневматический блок управления — справа.
6. Внешние габариты и план фундамента гражданского строительства для интегрированной установки S7AL для концентрирования и обезвоживания шлама ленточного типа
| Модель | B | B1 | B2 | B3 | B4 | B5 | DN |
| BSD-PD2500S7AL | 2500 | 2800 | 2900 | 3250 | 2600 | 3300 | DN150 |
| BSD-PD3000S7AL | 3000 | 3300 | 3400 | 3750 | 3100 | 3800 | DN150 |
Примечание: Если смотреть со стороны выпускного отверстия для шлама, двигатель и соединение внешней очистительной трубы находятся слева, а пневматический блок управления — справа.
Объем поставки
Основной блок дегидратора и локальная панель управления (или централизованный шкаф управления).
Инструкции по заказу
1. Укажите состав материала корпуса основного оборудования;
2. Укажите названия и количество вспомогательного оборудования;
3. В случае параллельной работы нескольких систем все компоненты поставляются в стандартной комплектации, за исключением общего дозирующего и транспортирующего оборудования;
4. При заказе полной системы заказчик должен предоставить план расположения цеха.
Полное оборудование и технологический процесс для ленточных систем обезвоживания осадка

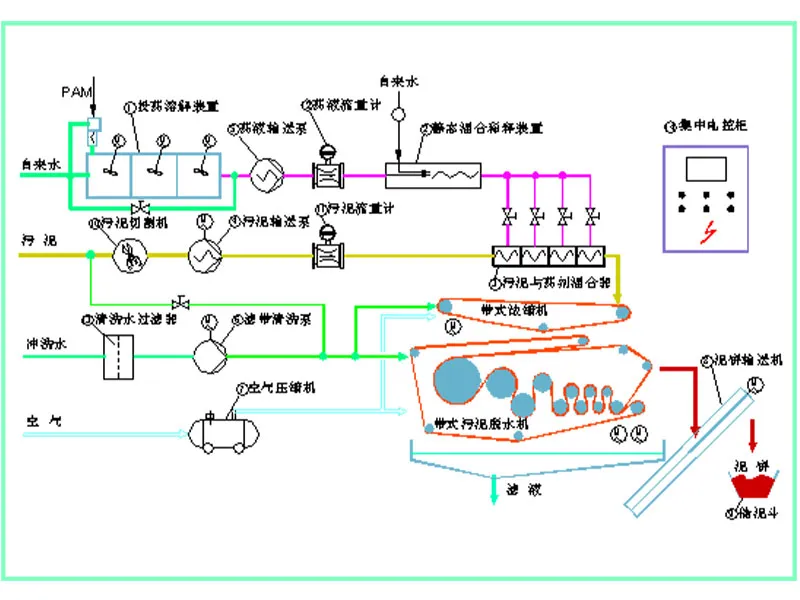

Как показано на рисунке, следующее оборудование составляет полную систему обезвоживания осадка:
* Основной блок: ленточная машина для обезвоживания осадка (или интегрированный блок)
Вспомогательное оборудование:
(1) Установка дозирования и растворения химикатов
(2) Установка статического смешивания и разбавления (опционально)
(3) Смеситель шлама и химикатов
(4) Набор насосов для перекачки шлама с регулируемым расходом
(5) Набор насосов для перекачки химикатов с регулируемым расходом
(6) Набор насосов для очистки фильтрующей ленты
(7) Воздушный компрессор
(8) Оборудование для перекачки шламового осадка (опционально)
(9) Бункер для хранения осадка (опционально)
(10) Резак для осадка (опционально)
(11) Расходомер для осадка (опционально)
(12) Расходомер для химического раствора (опционально)
(13) Фильтр для очистки воды (опционально)
(14) Централизованный шкаф управления для всего оборудования по обезвоживанию осадка
