Одновальный скребковый илоудалитель
Используется для скребкового удаления донного осадка в прямоугольных отстойниках на очистных сооружениях, водопроводных станциях и промышленных водоочистных сооружениях. Особенно подходит для установок, где наклонные трубы, наклонные пластины или другое технологическое оборудование должны быть расположены над скребком для удаления донного осадка.
Описание
маркер
Применение
Используется для скребкового удаления донного осадка в прямоугольных отстойниках на очистных сооружениях, водопроводных станциях и промышленных водоочистных сооружениях. Особенно подходит для установок, где наклонные трубы, наклонные пластины или другое технологическое оборудование должны быть расположены над скребком для удаления донного осадка. Это оборудование транспортирует осадок из зоны стоков в входной отстойник (однорядный отстойник) или со дна резервуара в отстойники для сбора осадка В установках с меньшим объемом осадка на входном конце отстойника может быть установлен один ряд отстойников, оборудованных реверсивным монорельсовым скребком. Для более длинных отстойников, обрабатывающих значительные объемы осадка, можно установить несколько рядов отстойников на обоих концах или по центру по длине отстойника, используя нереверсивные монорельсовые скребки.
Конструкция и принцип действия

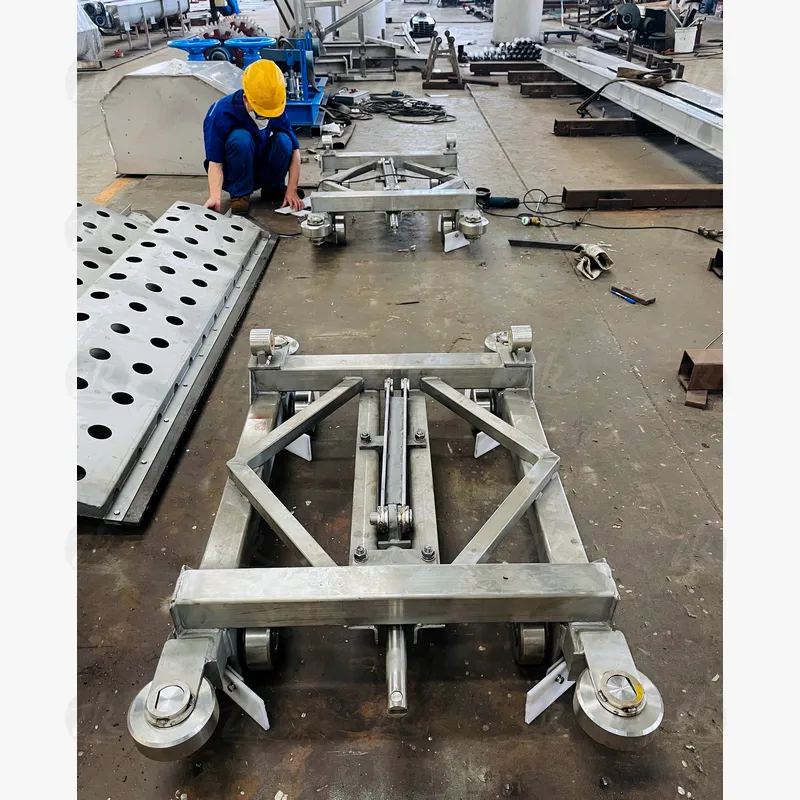

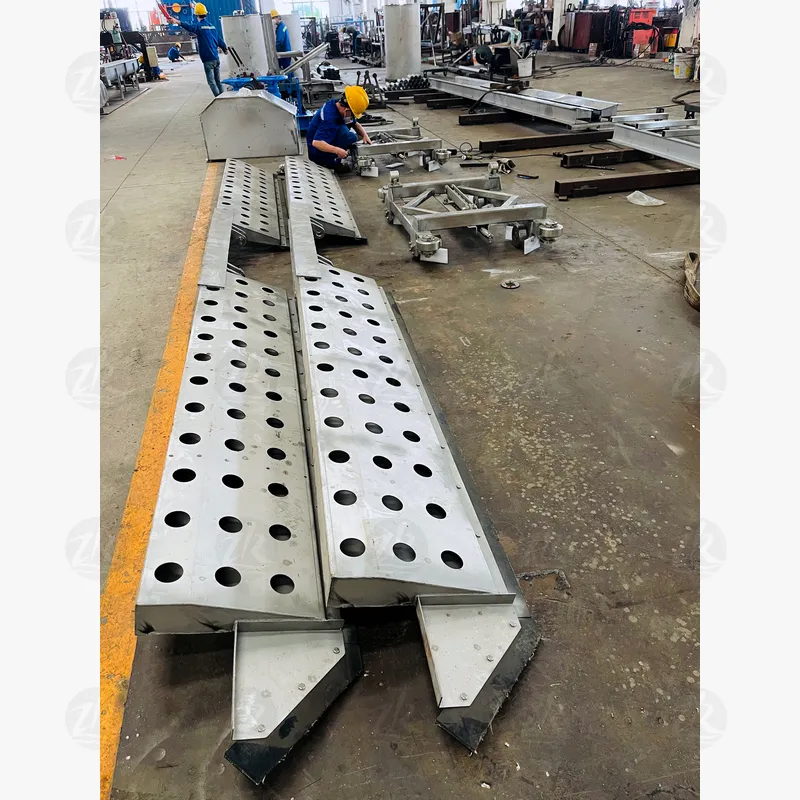

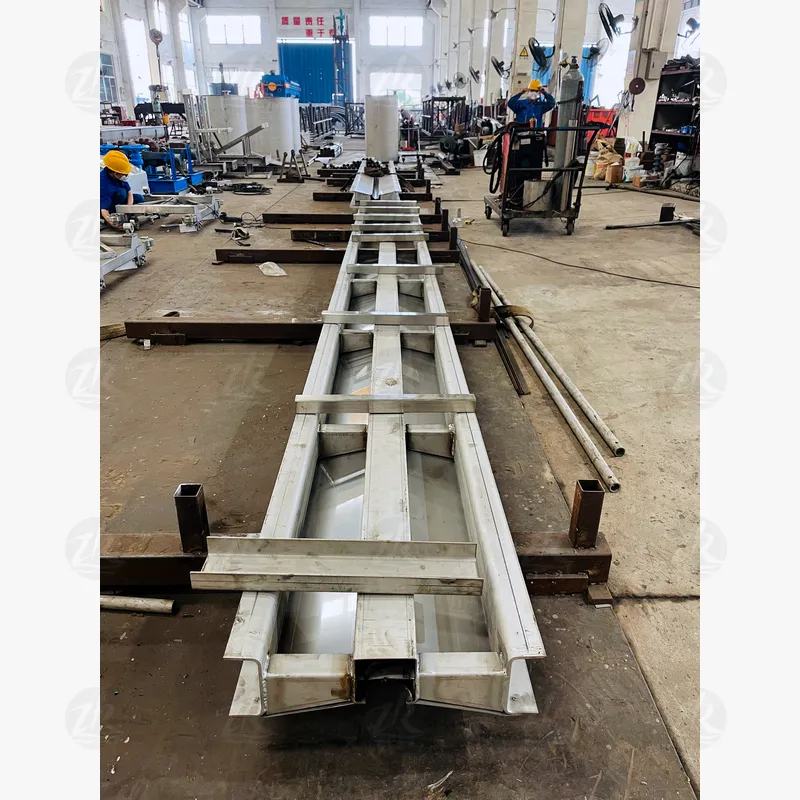

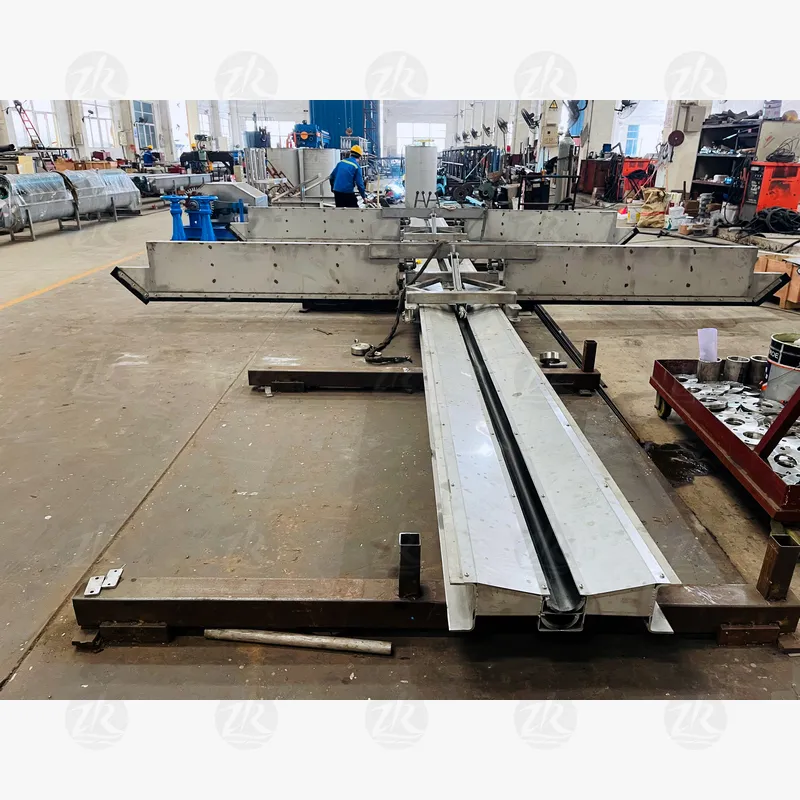

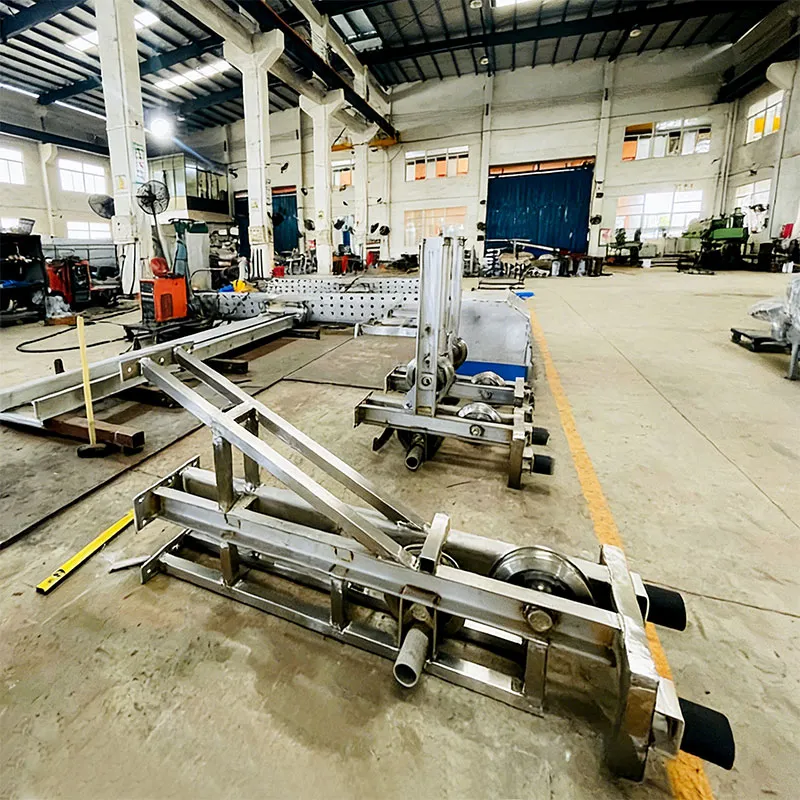

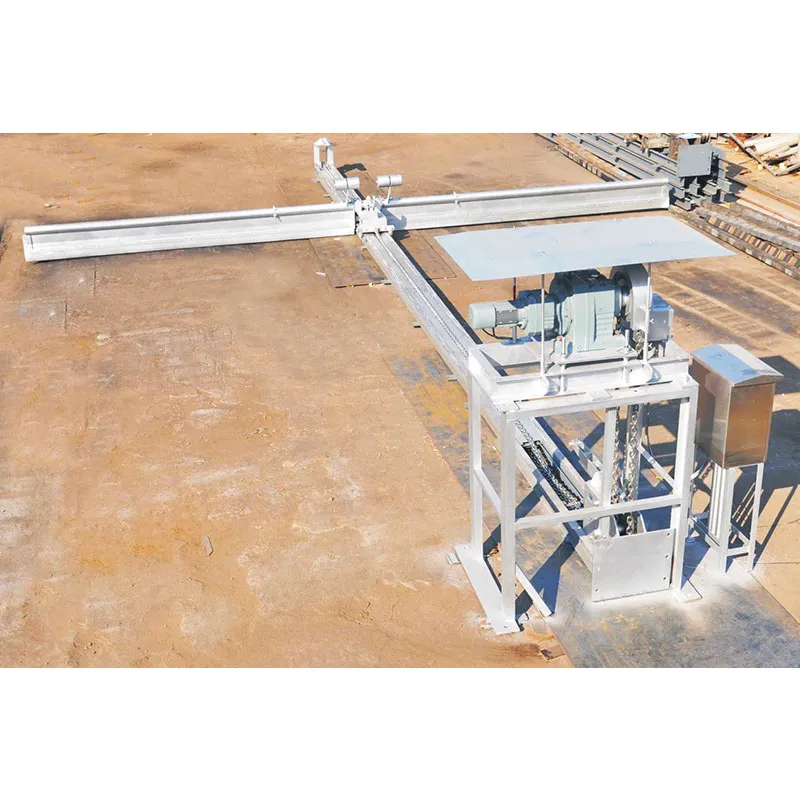

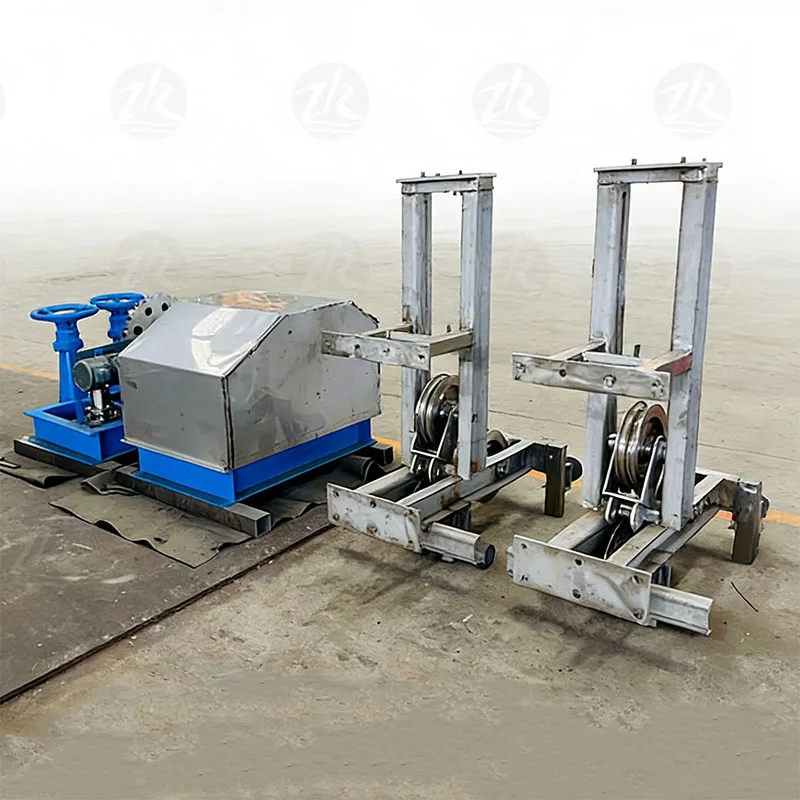

Монорельсовый скребок для шлама состоит из: ① рельса на дне резервуара, ② передвижной тележки, ③ лезвия скребка для шлама, ④ тяговой кольцевой цепи и направляющего канала, ⑤ редуктора с прямым приводом и приводной звездочки, ⑥ устройства защиты от перегрузки, ⑦ отклоняющей звездочкой, ⑧ устройством автоматического натяжения цепи и устройством периодического натяжения, ⑨ механизмом переворачивания и блокировки/разблокировки лезвия скребка (опционально), ⑩ локальным блоком управления. Все подводные движущиеся и трение компоненты изготовлены из нетоксичных, водостойких, коррозионно-стойких материалов, таких как нержавеющая сталь. Скребок для шлама использует систему передачи с цепным приводом, которая обеспечивает отличную гибкость, значительную тяговую силу и высокую эффективность. В случае разрыва цепи не возникает значительной силы отскока. Благодаря уменьшенному количеству зубцов звездочки, передача мощности осуществляется за счет зацепления звеньев цепи и зубцов звездочки. Эта компактная конструкция обеспечивает точные передаточные отношения и требует минимальной силы натяжения.

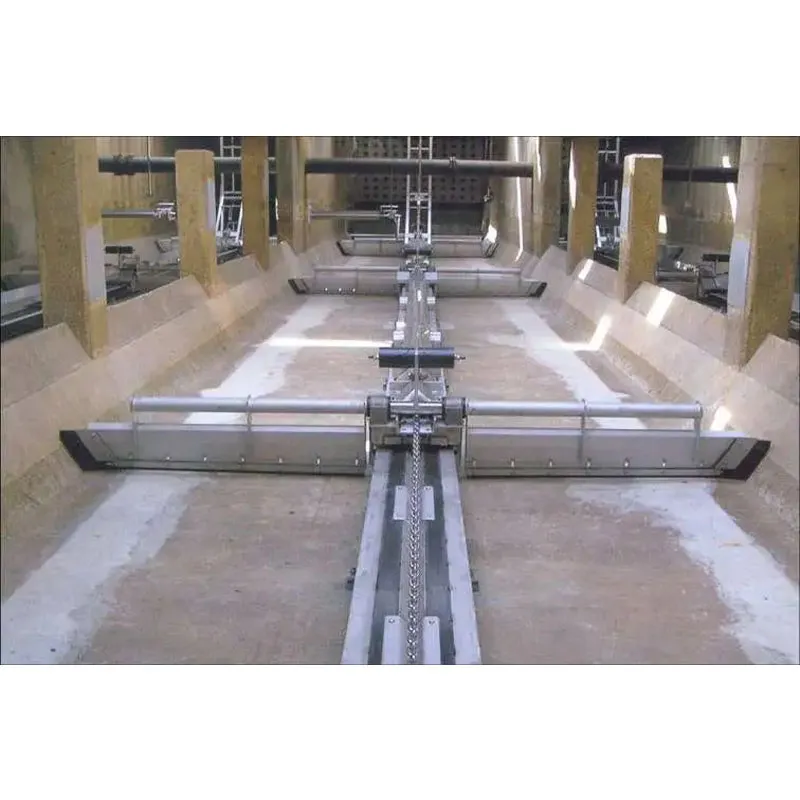

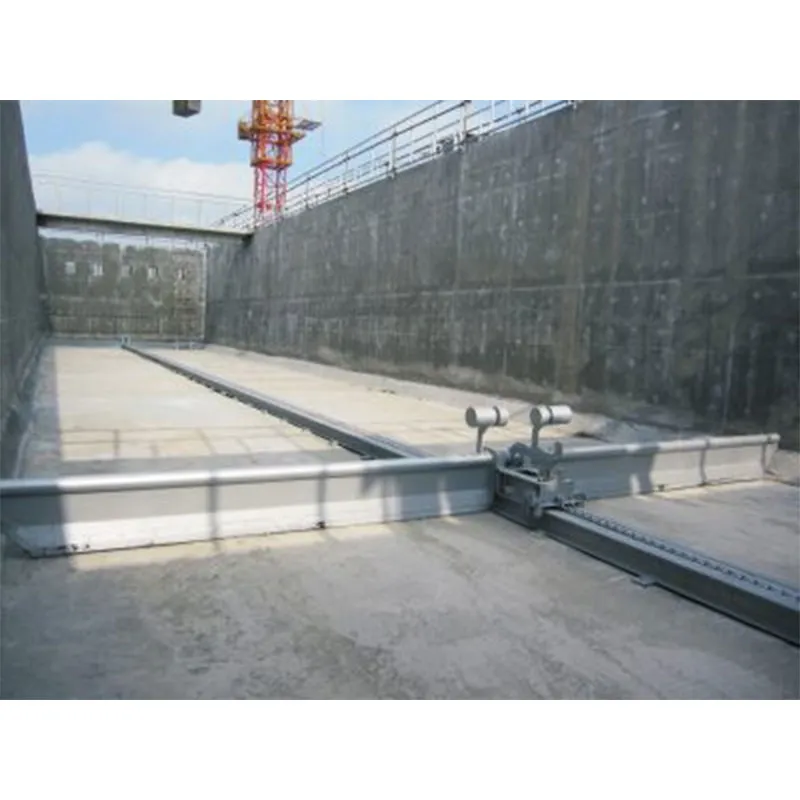

Подводный скребок для удаления осадка монорельсового скребка устанавливается на дне горизонтального отстойника. На дне отстойника проложен набор рельсов, проходящих по всей длине отстойника. Скребковые лопасти установлены на подвижных тележках. Приводной блок в верхней части отстойника приводит в движение приводную звездочку, которая зацепляется с кольцевой цепью, которая, в свою очередь, тянет тележки (скребковые лопасти) по рельсам на дне для продвижения или отступления. Во время удаления осадка вперед скребковая пластина поднимается вертикально к дну резервуара, направляя осадок в сборную яму для централизованной сдачи. Во время обратного хода скребковая пластина переворачивается и движется параллельно дну резервуара. По краям, где скребковая пластина соприкасается с дном и стенками резервуара, установлена резиновая лента. Выступ этой резиновой ленты регулируется, чтобы обеспечить минимальный зазор или мягкий контакт между скребковой пластиной и стенками резервуара во время удаления осадка.
Монорельсовые скребки для осадка имеют три конструкционные конфигурации: однорядные скребки, двухрядные скребки и многорядные скребки. Однорядные скребки используются для отстойников небольшой длины или с умеренным объемом осадка. Двухрядные или многорядные скребки используются для более длинных отстойников со значительным накоплением осадка. Для однонаправленного скребкования используются скребки с механизмом переворачивания, а для двунаправленного скребкования — скребки без механизма переворачивания.
Скорость скребкования и возврата скребка для осадка не должна превышать 2 метра в минуту. Благодаря такой низкой скорости движения, во время наклона лезвия скребка или операций скребкования на поверхности не возникает видимых волнений воды, и в зоне сбора не происходит перемешивания флокуляции.

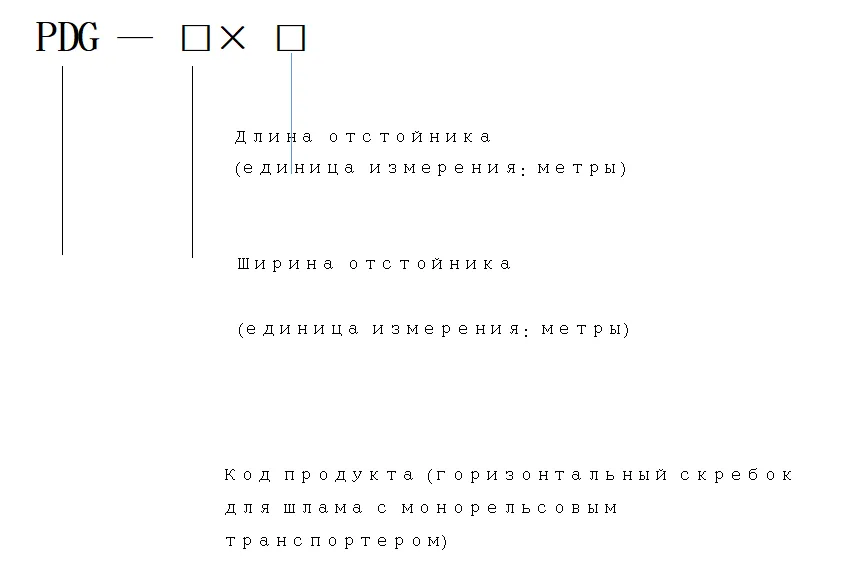

Технические характеристики модели
Требования к контролю
Сопутствующий блок управления на месте предлагает четыре режима управления: ручной, остановка, автоматический (с управлением по времени) и дистанционное управление (через пассивные контакты).
Материалы и технические характеристики
Надводные секции: углеродистая сталь, обработанная пескоструйкой + нанесение эпоксидной грунтовки с высоким содержанием цинка + нанесение промежуточного слоя + нанесение верхнего слоя для защиты от коррозии.
Подводные металлические компоненты: нержавеющая сталь 304 или нержавеющая сталь 316.
Надводные и подводные звездочки, кольцевые цепи: нержавеющая сталь 304 или нержавеющая сталь 316.
Таблица технических характеристик
|
Модель Параметры |
Ширина бассейна B (метры) | Длина бассейна L (метры) | Привод одного скребка Мощность (кВт) | Скорость скребка (м/мин) | Скорость возврата скребка
(м/мин) |
| PDG-2*8～100 | 2 | 8～100 | 0.37（0.18） | 0.6～2 | 0.6～2 |
| PDG-3*8～100 | 3 | 8～100 | 0.37（0.18） | 0.6～2 | 0.6～2 |
| PDG-4*8～100 | 4 | 8～100 | 0.55（0.25） | 0.6～2 | 0.6～2 |
| PDG-5*8～100 | 5 | 8～100 | 0.55（0.25） | 0.6～2 | 0.6～2 |
| PDG-6*8～100 | 6 | 8～100 | 0.75（0.37） | 0.6～2 | 0.6～2 |
| PDG-7*8～100 | 7 | 8～100 | 0.75（0.37） | 0.6～2 | 0.6～2 |
| PDG-8*8～100 | 8 | 8～100 | 1.1（0.55） | 0.6～2 | 0.6～2 |
| PDG-9*8～100 | 9 | 8～100 | 1.1（0.55） | 1～3 | 8～5 |
Примечание: ① Указанные номинальные мощности применимы к первичным отстойникам в очистных сооружениях бытовых сточных вод и первичным отстойникам в водоочистных сооружениях со скоростью работы скребка 2 м/мин, длиной резервуара 100 м и одним скребком.
② Мощность в скобках представляет собой мощность двигателя для вторичных первичных отстойников в очистных сооружениях бытовых сточных вод с одним скребком, работающим со скоростью 2 м/мин.
③ Мощность двигателя пропорциональна произведению скорости работы скребка и количества скребков.
Схема конструкции однорельсового скребка для шлама

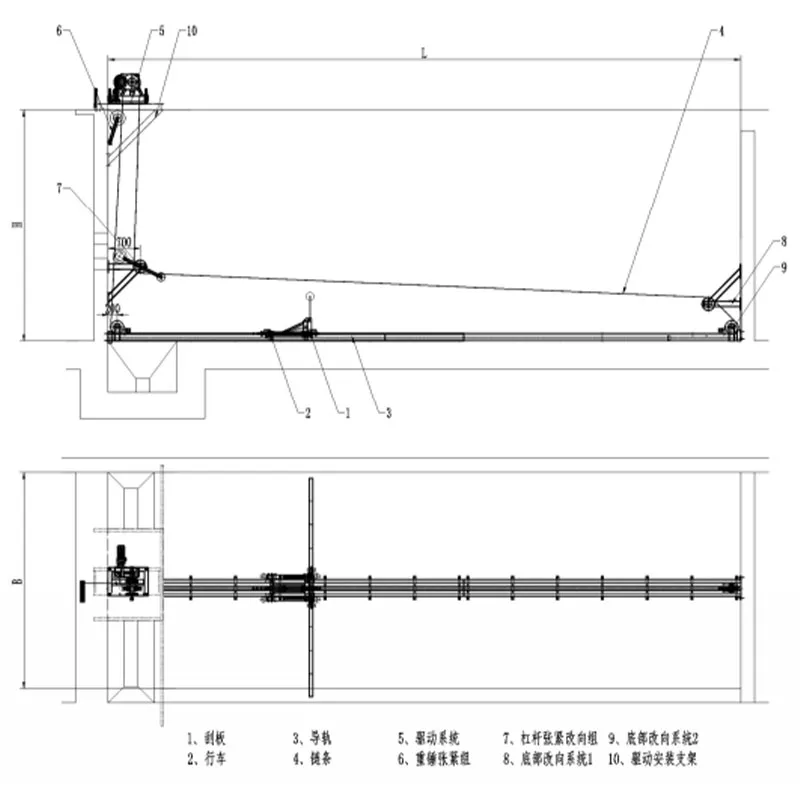

1. Однорядный клапан с грязевым каналом:

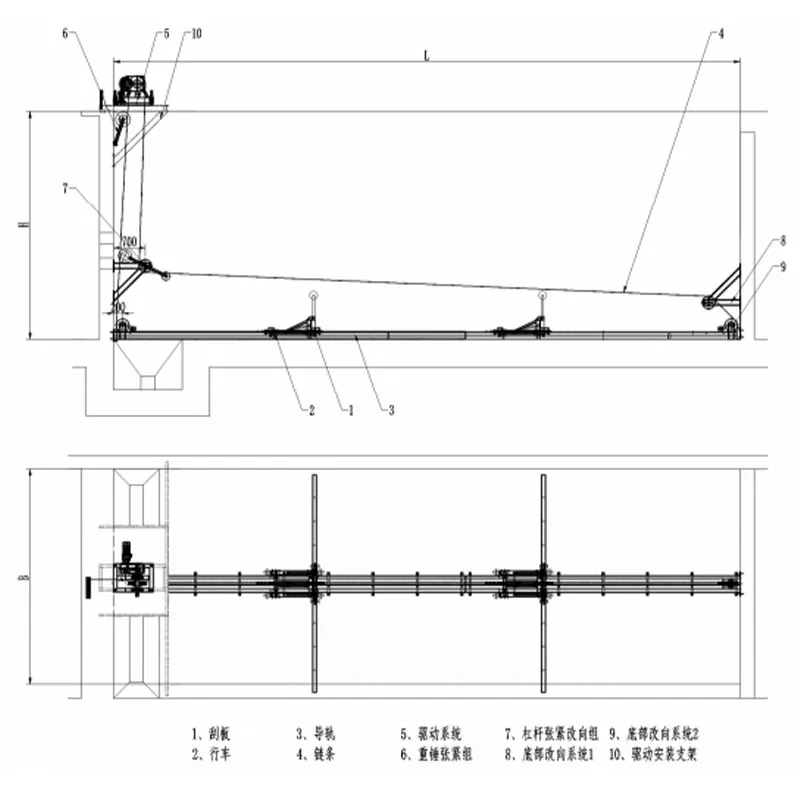

2. Двухрядный канал для грязи, возвратно-поступательного типа:
3. Тип с многоканальным возвратно-поступательным движением для слива шлама:
4. Однорядный, многоскребковый релейный тип:
Объем поставки
Полностью укомплектованный основной блок скребка для ила, электрический шкаф управления на месте установки и принадлежности.
Основной блок состоит из: гидравлического силового агрегата, гидравлических цилиндров, опорной рамы, компонентов трансмиссии и опорных элементов, а также подводной системы скребков для ила.
Принадлежности включают: гидравлические шланги, направляющие клапаны, направляющие рельсы, износостойкие пластины и соединительные фитинги.
Информация для заказа
1. Укажите материал погруженных компонентов; укажите любые особые требования по антикоррозионной защите.
2. При заказе предоставьте строительные чертежи резервуара (с указанием ширины, длины, глубины и поперечного сечения выходного канала резервуара).
3. Если концентрация осадка превышает 3% и осадок не может быть своевременно удален из резервуара, в результате чего отстойник должен функционировать как резервуар для хранения осадка, укажите это при заказе.
4. Если шлам склонен к комкованию, укажите это при заказе.
5. Платформа для установки приводного агрегата надводного резервуара: бетонная или стальная каркасная конструкция (углеродистая сталь с антикоррозионной обработкой) — чертежи фундаментных закладных деталей и стального каркаса должны быть предоставлены поставщиком скребка для шлама. Пользователь должен выполнить строительство или изготовление в соответствии с чертежами.
6. Пропускная способность отстойника по сбросу осадка в первую очередь определяется количеством отстойников, расположенных по длине резервуара. Перед заказом предоставьте конфигурацию отстойников на дне отстойника производителю скребка для осадка для проверки соответствия пропускной способности технологическим требованиям.
Важная информация по применению
1. Перед запуском скребка для шлама необходимо полностью опорожнить бункер от шлама.
2. Каждый бункер должен быть оснащен независимым клапаном для слива шлама. Каждая сливная труба должна быть независимой от других.
