Периферийно-приводной скребковый илосос
Скребок для осадка с периферийным приводом ZBG широко используется в системах водоснабжения и водоотведения, а также в муниципальных инженерных проектах для сбора и удаления осадка из отстойников. В зависимости от конструкции он подразделяется на скребки для осадка с одинарным периферийным приводом и скребки для осадка с двойным периферийным приводом.
Описание
маркер
Обзор продукта
Скребок для осадка с периферийным приводом ZBG широко используется в системах водоснабжения и водоотведения, а также в муниципальных инженерных проектах для сбора и удаления осадка из отстойников. В зависимости от конструкции он подразделяется на скребки для осадка с одинарным периферийным приводом и скребки для осадка с двойным периферийным приводом.
Принцип работы

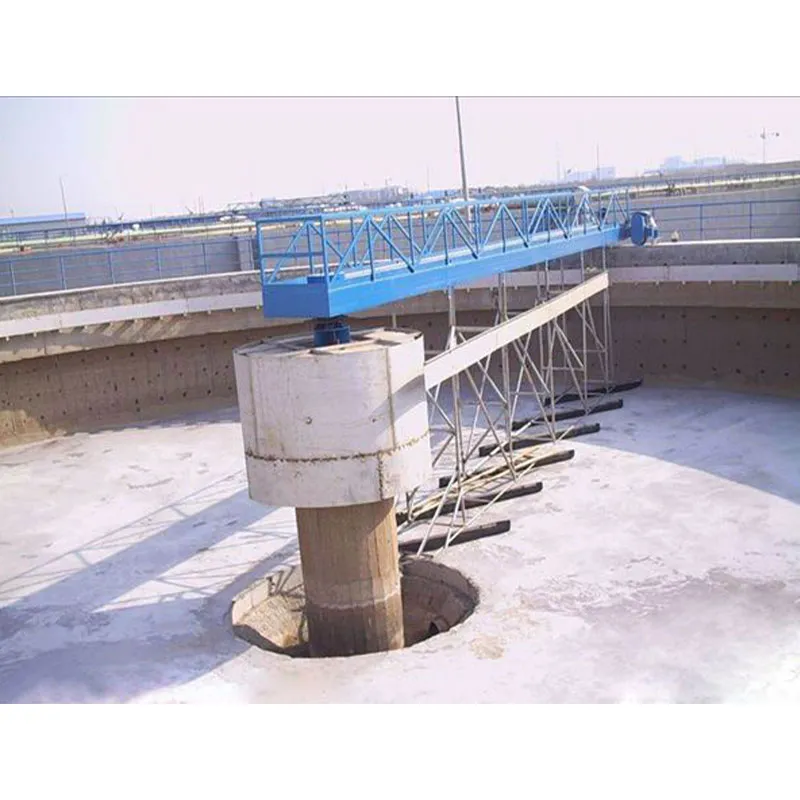

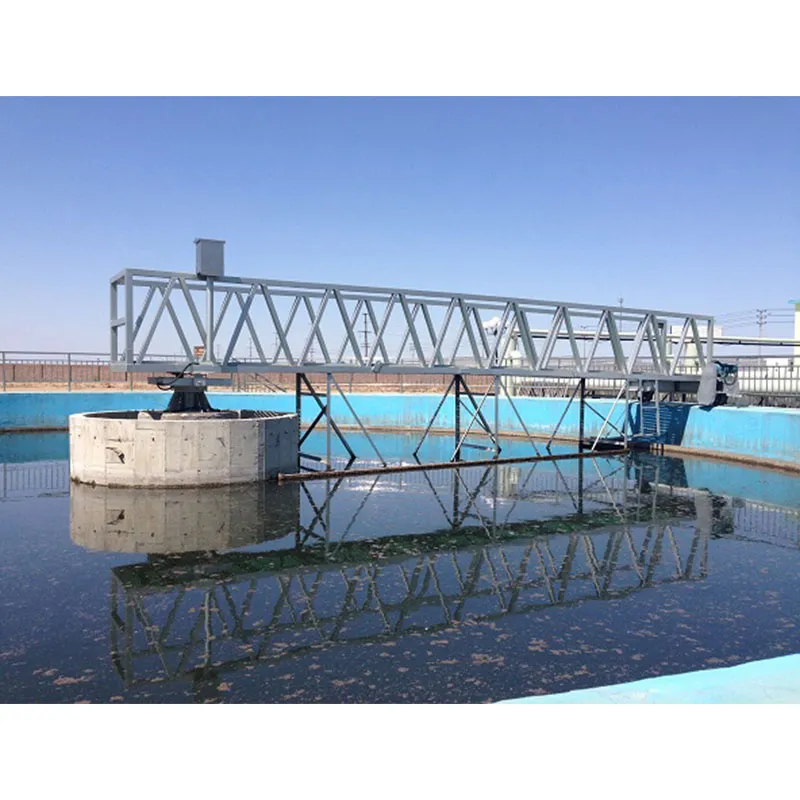

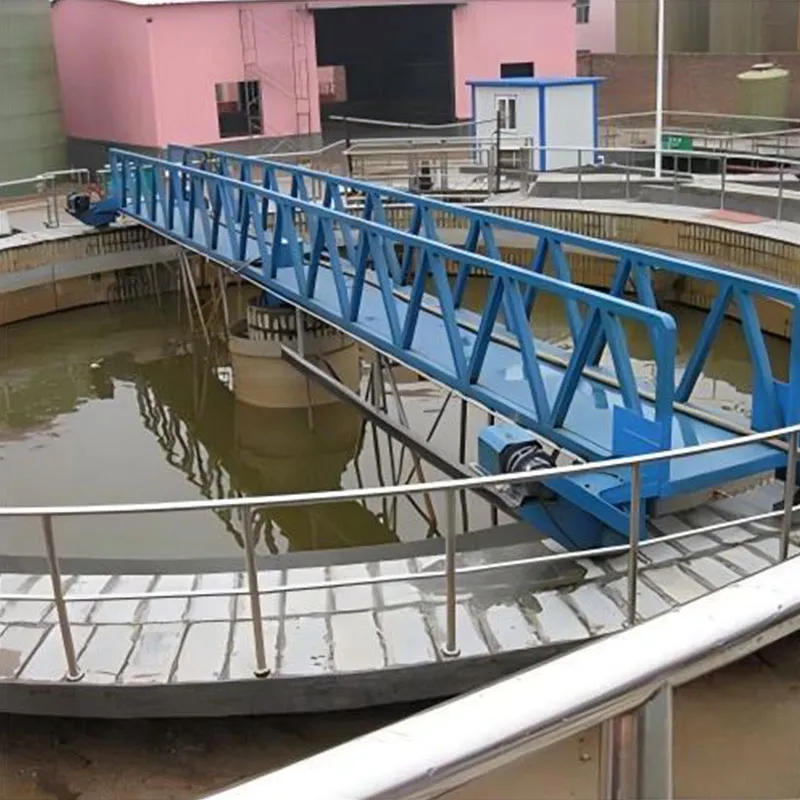

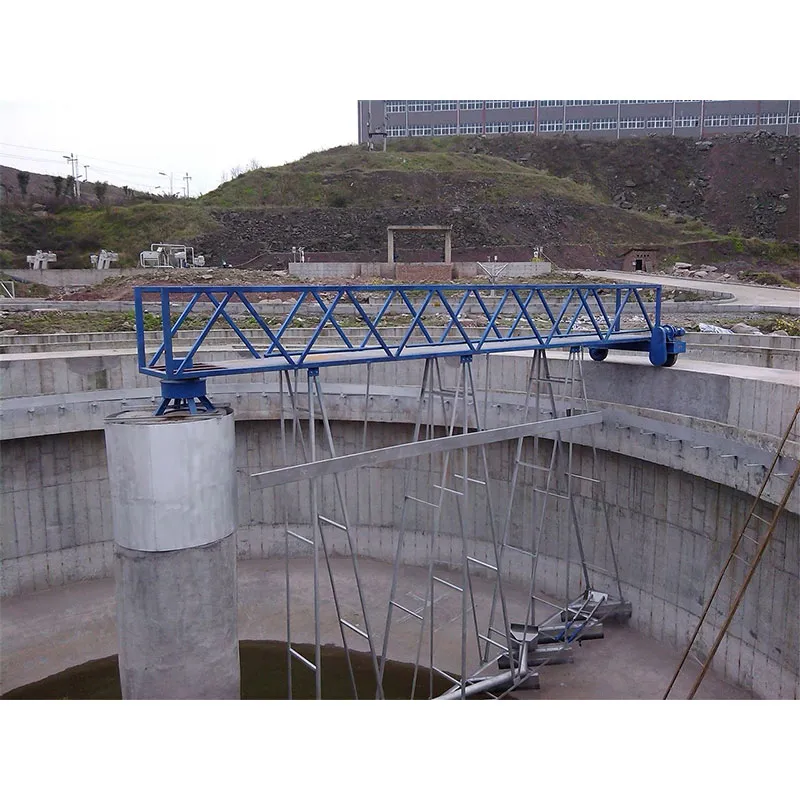

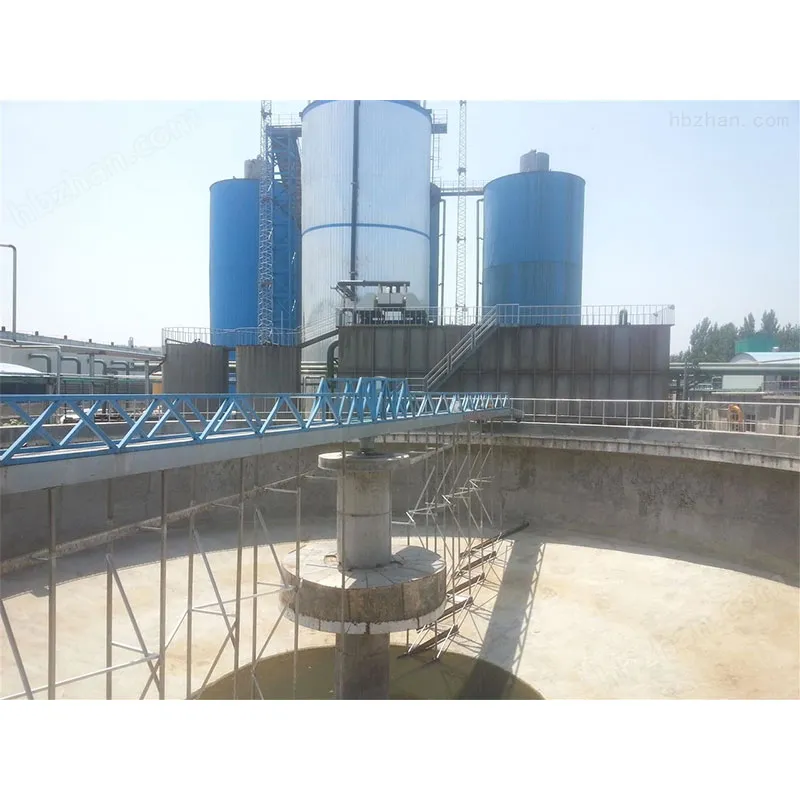

Периферийный приводной скребок для шлама в основном состоит из цилиндра стабилизации потока, сборника тока, центральной опоры, рабочего моста (главной балки), механизма скребкования шлама, механизма выгрузки мусора, приводного устройства, механизма перемещения и электрического шкафа управления.
Центральная опора состоит из корпуса фиксированного подшипника, поворотного подшипника и рамочной конструкции, способной одновременно выдерживать осевые силы, радиальные силы и опрокидывающие моменты. Токосъемник использует систему контактных колец, состоящую из коллекторных колец и щеткодержателей. Механизм сброса шлама состоит из лезвия скребка для пены, пластины для сбора пены и бункера для пены, которые эффективно удаляют поверхностную пену. Рабочий мост — это большой компонент, соединяющий центральную опору и концевые балки передвижения. Он оснащен проходными пластинами и ограждениями, а конструкция для скребков для грязи и механизм сброса шлама подвешены под стальными балками. Приводимый в движение механизмом передвижения, он выполняет операции по скребку грязи и сбросу шлама.
Основные характеристики
1. Механизм передачи был оптимизирован для повышения эффективности и улучшения эстетического вида. Он может быть оснащен импортными редукторами или валовыми редукторами в соответствии с требованиями пользователя, что обеспечивает более привлекательный внешний вид и долговечность.
2. Это оборудование отличается высокой пропускной способностью и отличными характеристиками скребкового очищения осадка.
3. Благодаря компактной конструкции оно занимает минимум площади и обеспечивает простоту эксплуатации и обслуживания.
4. Устройство работает плавно, обеспечивая одновременное скребковое очищение осадка и пены при минимальном энергопотреблении.
Технические характеристики
| Технические характеристики модели | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Диаметр бассейна φ (метры) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Глубина бассейна по периметру H (метры) | 3,5–4,5 (в соответствии с требованиями пользователя) | |||||||||
| Глубина воды H₂ у края бассейна (метры) | 3,0–4,0 (в соответствии с требованиями пользователя) | |||||||||
| Скорость периферийной линии V (м/мин) | 2.0-3.0 | |||||||||
| Размеры роликовых колес (мм) | φ400×120 | φ420×150 | ||||||||
| Мощность двигателя Вт (кВт) | 1.1 | 1.5 | 2.2 | 3.0 | 4 | |||||
| Размеры установки
(мм) |
φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| φ3 | 2800 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Адаптировано к требованиям пользователя | |||||||||
| H3 | Адаптировано к требованиям пользователя | |||||||||
| L | Адаптировано к требованиям пользователя | |||||||||
| Нагрузка на периферийное колесо P (кН) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка P₂ (кН) на центральную платформу | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Вертикальная нагрузка P₃ на центральную платформу (кН) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
