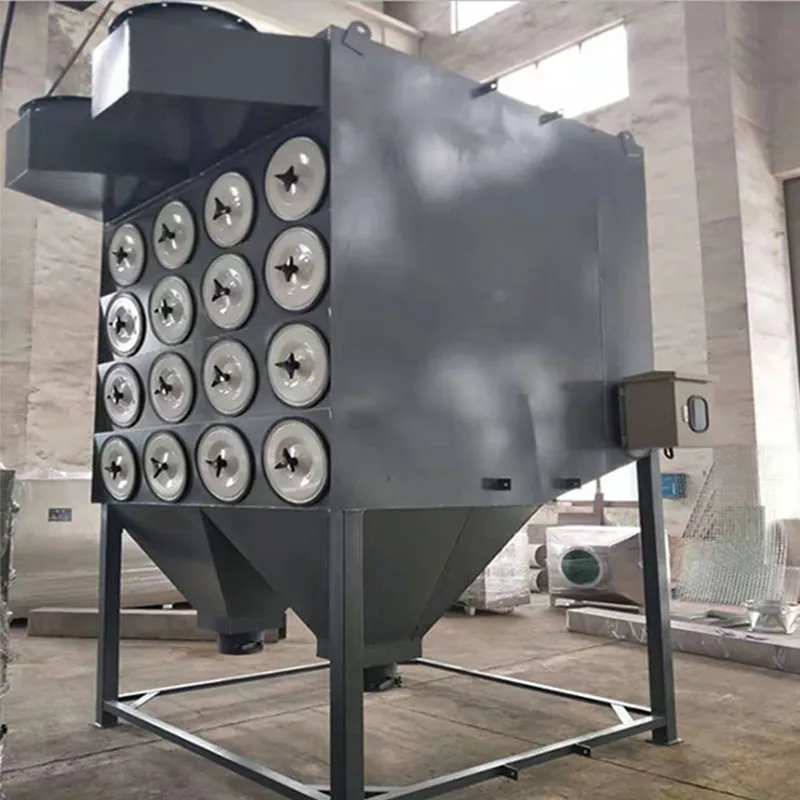

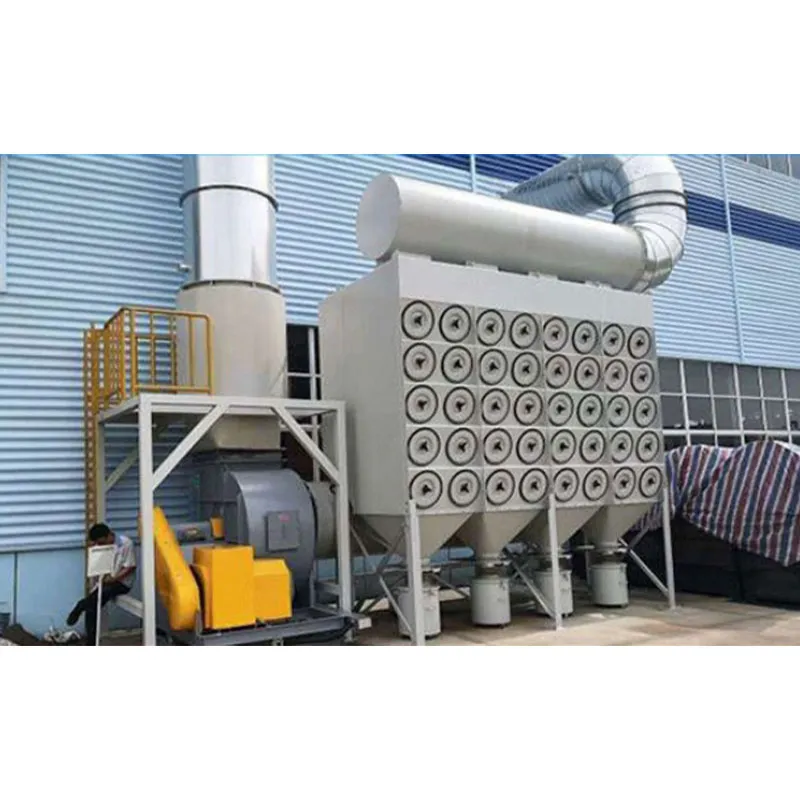

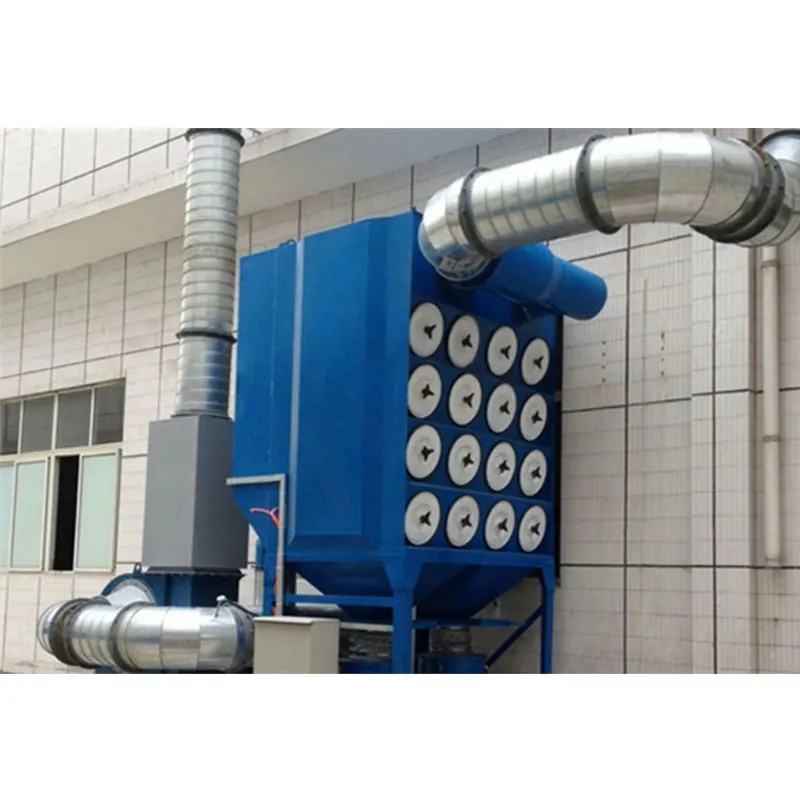

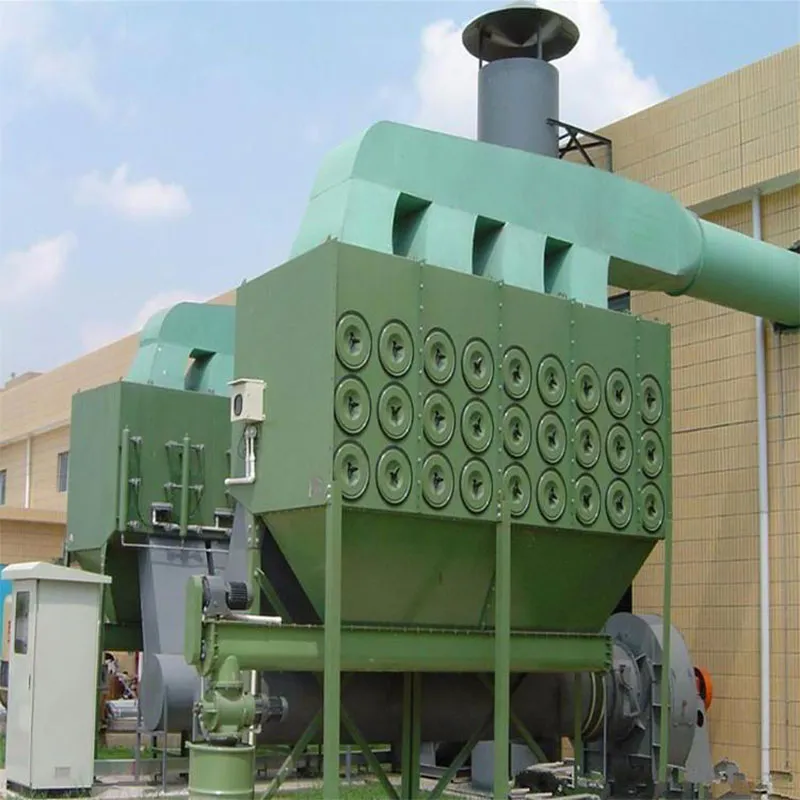

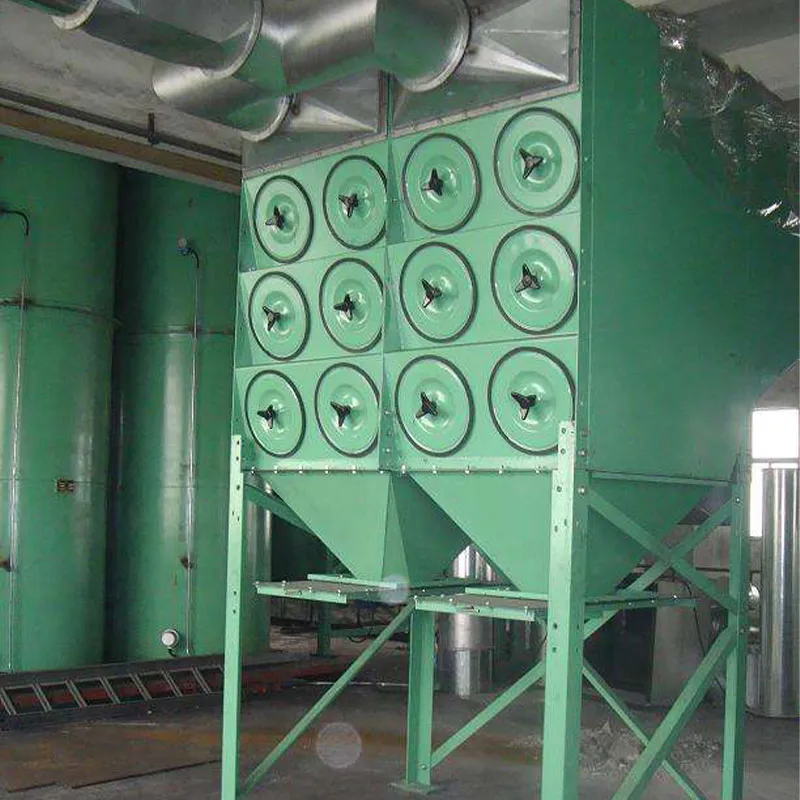

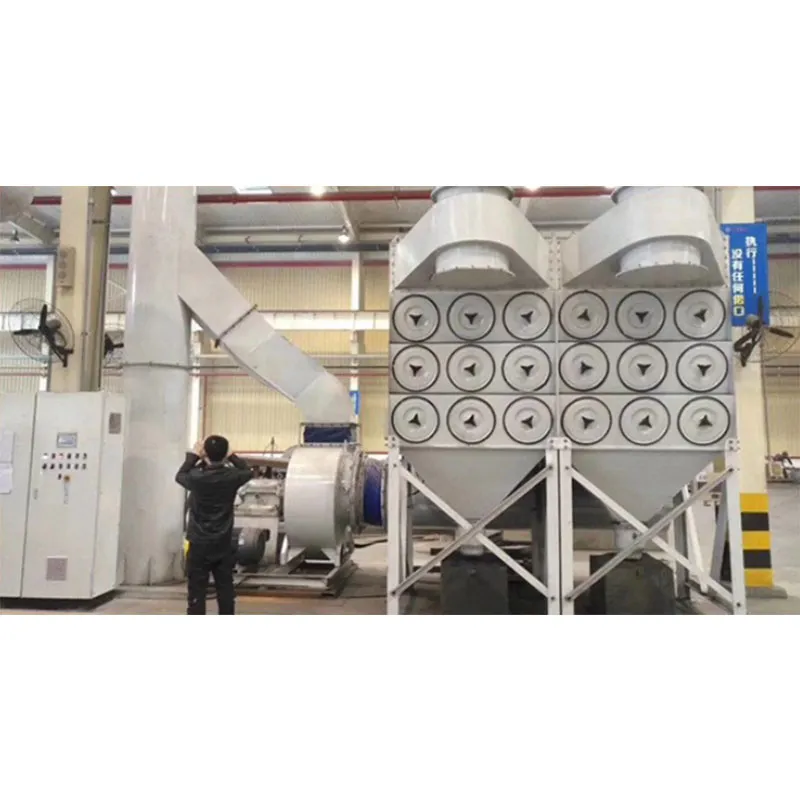

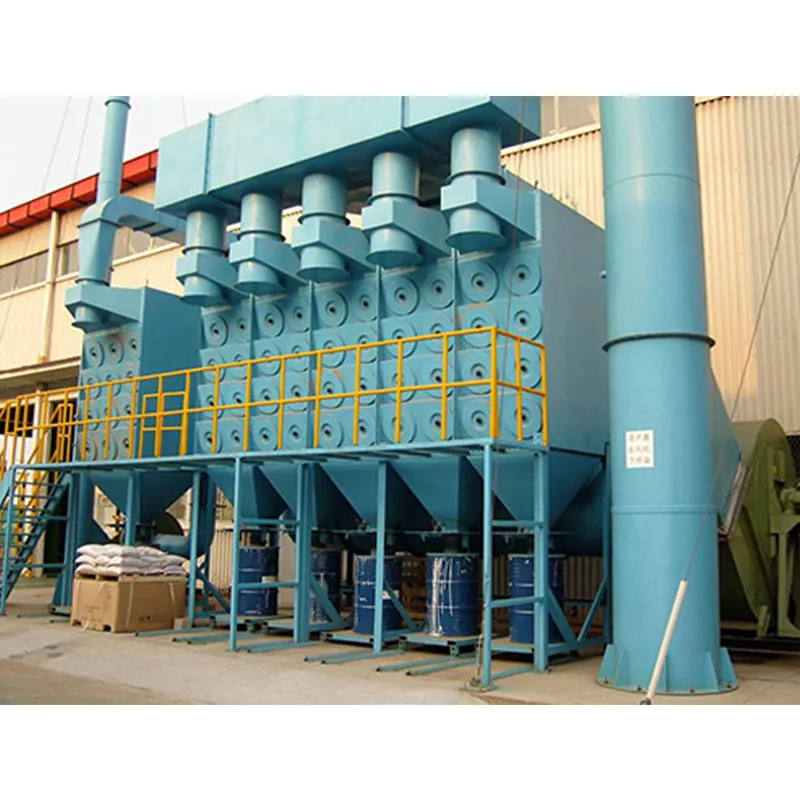

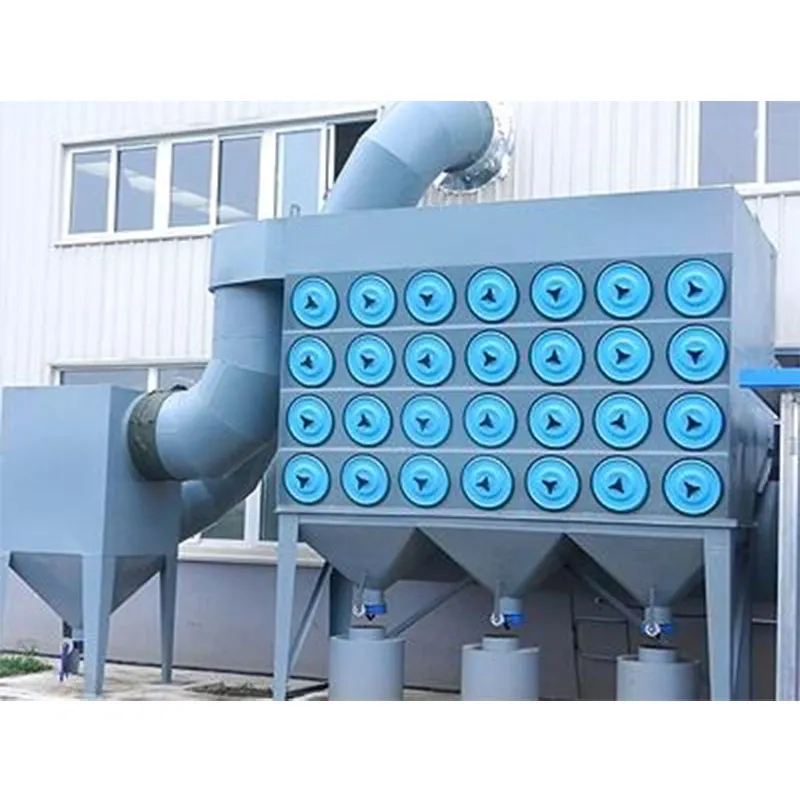

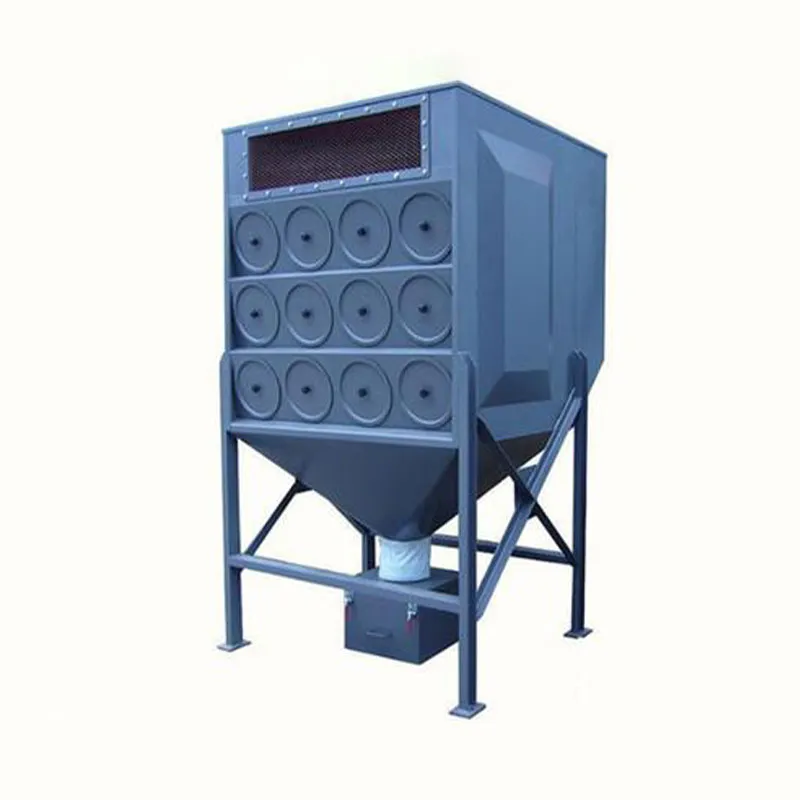

Промышленный картриджный фильтр-пылеуловитель
Картриджный пылеуловитель — это высокоэффективное, энергосберегающее и простое в обслуживании промышленное устройство для удаления пыли, широко используемое в различных промышленных производственных процессах для обеспечения безопасности рабочей среды, повышения качества продукции и защиты здоровья сотрудников. Принцип его работы основан на фильтрации и сепарации. Когда загрязненный пылью воздух поступает в пылеуловитель, резкое расширение поперечного сечения воздушного потока и действие распределительной пластины приводят к оседанию крупных частиц в бункере под действием силы тяжести и инерции.
Описание
маркер
Описание продукта
Картриджный пылеуловитель — это высокоэффективное, энергосберегающее и простое в обслуживании промышленное устройство для удаления пыли, широко используемое в различных промышленных производственных процессах для обеспечения безопасности рабочей среды, повышения качества продукции и защиты здоровья сотрудников. Принцип его работы основан на фильтрации и сепарации. Когда загрязненный пылью воздух поступает в пылеуловитель, резкое расширение поперечного сечения воздушного потока и действие распределительной пластины приводят к оседанию крупных частиц в бункере под действием силы тяжести и инерции. Мелкие, менее плотные частицы пыли попадают в камеру фильтрации. Под воздействием броуновского рассеяния и просеивания пыль оседает на поверхности фильтрующего материала. Очищенный газ затем выводится через вытяжной канал с помощью вентилятора.
Конструкция картриджного пылесборника состоит из впускного канала, выпускного канала, корпуса, бункера, механизма очистки, устройства для направления потока, пластины для распределения воздушного потока, фильтрующих картриджей и электрической системы управления. Фильтрующий картридж служит основным фильтрующим элементом, в котором обычно используется импортное полиэфирное волокно в качестве фильтрующего материала, характеризующегося высокой эффективностью фильтрации и низким сопротивлением. Картриджные пылесборники можно классифицировать по способу установки на наклонные, боковые, подвесные и верхние; по материалу фильтрующего картриджа их можно классифицировать на картриджи из длинноволокнистого полиэстера, картриджи из композитных волокон, антистатические картриджи и огнестойкие картриджи.
Конструкция картриджных пылесборников
Картридж пылесборника имеет цилиндрическую форму с пластиковыми заглушками на обоих концах. Для других марок заглушки изготавливаются путем штамповки электролитических стальных пластин или пластин из нержавеющей стали.
В фильтрующем картридже используется алмазная сетка, а в картриджах других классов — оцинкованная перфорированная сетка или перфорированная сетка из нержавеющей стали. Все пылесборные картриджи склеены специальным клеем, обладающим превосходной прочностью на разрыв и ударопрочностью, что предотвращает отрыв крышки или утечку пыли.
Фильтрующие картриджи имеют ребра жесткости, повышающие их устойчивость к деформации.
Фильтрующий картридж пылесборника подходит для фильтрации пыли при температуре окружающей среды в различных условиях эксплуатации и обеспечивает высокую эффективность удаления пыли, стабильную работу оборудования и минимальный износ деталей.

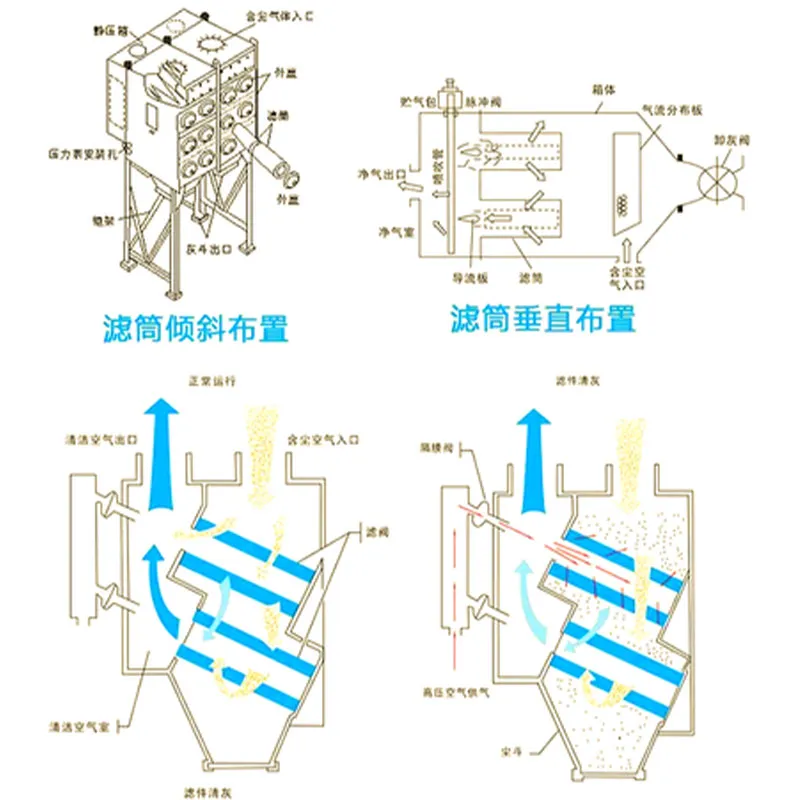

Принцип работы
Картриджный пылеуловитель — это высокоэффективное устройство для очистки воздуха, в котором в качестве фильтрующих элементов используются фильтрующие картриджи. Он улавливает пыль посредством поверхностной фильтрации и других механизмов, обеспечивая очистку газа.
Поступление запыленного газа: запыленный газ сначала поступает через впускное отверстие пылеуловителя. Из-за резкого расширения поперечного сечения потока и действия распределительной пластины часть более крупных частиц в газовом потоке оседает в бункере под действием динамических и инерционных сил.
Улавливание и фильтрация пыли: более мелкие, менее плотные частицы пыли, попадающие в камеру фильтрации, подвергаются комбинированному воздействию броуновской диффузии и просеивания, в результате чего пыль оседает на поверхности фильтрующего материала. Затем очищенный газ поступает в камеру чистого воздуха.
Процесс очистки: по мере продолжения фильтрации пыль накапливается на поверхности фильтрующего картриджа, постепенно увеличивая сопротивление. Когда сопротивление оборудования достигает заданного порога, импульсный сжатый воздух используется для обратной продувки картриджей, удаляя прилипшую пыль и регенерируя фильтрующий материал для поддержания непрерывной фильтрации.
Сбор и выгрузка пыли: удаленная пыль попадает в бункер и выгружается через выпускной клапан.
Принцип работы картриджного пылесборника заключается в непрерывном процессе фильтрации в сочетании с периодическим удалением пыли. Этот механизм обеспечивает как высокую эффективность сбора пыли, так и устойчивую работоспособность оборудования.
Особенности
Картриджные пылеуловители получили широкое применение в различных отраслях промышленности благодаря высокой эффективности удаления пыли, простой конструкции, низкому энергопотреблению, высокой адаптивности, энергосберегающей и экологичной работе, высокой надежности и простоте обслуживания.
Высокая эффективность удаления пыли: благодаря использованию высокоэффективных фильтрующих материалов картриджные пылеуловители эффективно улавливают мелкие твердые частицы с эффективностью фильтрации более 99% и могут достигать даже 99,99%. Это делает их пригодными для использования в средах, требующих соблюдения строгих стандартов качества воздуха.
Простая и компактная конструкция: благодаря простой конструкции и компактным размерам эти устройства легко устанавливаются и обслуживаются. Расположение гофрированных фильтрующих картриджей минимизирует занимаемую площадь и максимально увеличивает использование пространства.
Низкое энергопотребление и эксплуатационные расходы: картриджные пылеуловители отличаются минимальным энергопотреблением и экономичной эксплуатацией, что обеспечивает их отличную рентабельность. Простые требования к обслуживанию способствуют экономии энергии и снижению производственных затрат.
Высокая адаптируемость: подходит для различных отраслей промышленности, включая машиностроение, химическую промышленность и производство продуктов питания, и соответствует строгим экологическим стандартам.
Долговечные фильтрующие материалы: используются водонепроницаемые, влагостойкие, износостойкие и коррозионно-стойкие фильтрующие материалы с длительным сроком службы, что снижает частоту их замены.
Энергоэффективность и экологичность: во время работы картриджные пылесборники снижают выбросы пыли и твердых частиц в атмосферу, защищая как окружающую среду, так и здоровье работников.
Высокая надежность: благодаря передовой конструкции и материалам картриджные пылесборники обеспечивают стабильную и надежную работу оборудования.
Удобство обслуживания: картриджи можно очищать или заменять, что упрощает обслуживание и продлевает срок службы оборудования.
Высокая эффективность использования пространства: гофрированная конструкция фильтрующих картриджей обеспечивает значительное соотношение площади фильтрации к занимаемому объему, которое обычно превышает 300 м²/м³. Эта компактная конструкция пылеуловителя значительно сокращает занимаемую площадь и пространственные требования.
Низкий перепад давления: рациональная конструкция впускного отверстия обеспечивает равномерное распределение воздушного потока внутри устройства, сводя к минимуму сопротивление потоку. При нормальных условиях эксплуатации перепад давления между впускным и выпускным фланцами составляет от 800 до 1000 Па.
Блок-схема процесса
Таблица технических характеристик импульсных струйных картриджных пылесборников
| Таблица технических характеристик картриджных пылесборников с импульсным струйным очистителем | |||||||
| Технические характеристики и номера моделей | HR-12 | HR-16 | HR-24 | HR-30 | HR-36 | HR-42 | |
| Производительность по воздушному потоку (м³/ч) | 4500-6950 | 6900-9200 | 9000-13800 | 13500-17280 | 17200-20500 | 20500-24150 | |
| Скорость воздуха в фильтре (м/мин) | 0.4-0.8 | ||||||
| Площадь фильтра (м²) | 144 | 192 | 288 | 360 | 432 | 504 | |
| Количество фильтрующих картриджей (штук) | 12 | 16 | 24 | 30 | 36 | 42 | |
| Температура входного газа (°C) | ≤80℃ | ||||||
| Пылевой фильтр | 99% | ||||||
| Давление пылесборника (Па) | 800-1200 | ||||||
| Концентрация пыли на входе (г/Нм³) | 50 | ||||||
| Удаление пыли
Сжатый воздух |
Давление (Па) | 0.4-0.8 | |||||
| Потребление газа (м³/мин) | 0.24 | 0.29 | 0.46 | 0.55 | 1.2 | 1.5 | |
| Выдерживает отрицательное давление (Па) | 5500 | ||||||
| Импульсный клапан | Технические характеристики | 1.5"-2.5" | |||||
| количество | 3 | 4 | 4 | 5 | 6 | 7 | |
| Мощность вентилятора (кВт) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | |
