Песководоотделитель SF предназначен для осадочной очистки в песколовках муниципальных очистных сооружений. В основном используется в сочетании с гидроциклонными пескоотделителями или мостовыми пескоотделителями, что облегчает дальнейшее отделение сбрасываемых песководно-водных смесей.
В данном устройстве используется безвальный винтовой механизм. Смесь песка и воды поступает в верхнюю часть сепаратора. Гравий оседает под действием силы тяжести в желобе для отделения песка от воды. Благодаря вращению безвального винта гравий постепенно транспортируется по U-образному каналу с уклоном 25% к выходу. Затем он попадает в приемный бункер для транспортировки за пределы установки. Отделенная вода сбрасывается через переливной выход сепарационного желоба, что улучшает условия эксплуатации и облегчает транспортировку за пределы установки.
1. Приводной блок оснащен осевым параллельно-валом цилиндрическим редуктором, который обеспечивает компактную конструкцию и плавную, безопасную работу;
2. Степень извлечения частиц размером более 0,2 мм после сепарации может достигать 96%;
3. U-образная желобная часть имеет внутреннюю облицовку, обеспечивающую высокую износостойкость, длительный срок службы и простую замену;
4. Все устройство работает в полностью закрытой конфигурации, что обеспечивает благоприятные условия эксплуатации. Рама крепится с помощью растяжных болтов, что исключает необходимость в заделанных анкерах.
| Модель
Параметры |
SF-260 | SF-320 | SF-360 | SF-420 | |
| Диаметр винта φ (мм) | 220 | 280 | 320 | 380 | |
| Пропускная способность Q (счета в секунду) | 5-12 | 12-20 | 20-27 | 27-35 | |
| Угол установки α | 25 | ||||
| Скорость вращения винта (об/мин) | ≈4.8 | ||||
| Мощность двигателя N (кВт) | 0.55 | 0.75 | 1.5 | ||
| Коэффициент извлечения (размер частиц ≥ 0,2 мм) | ≥95 | ||||
| Содержание влаги после отделения песка (%) | <65 | ||||

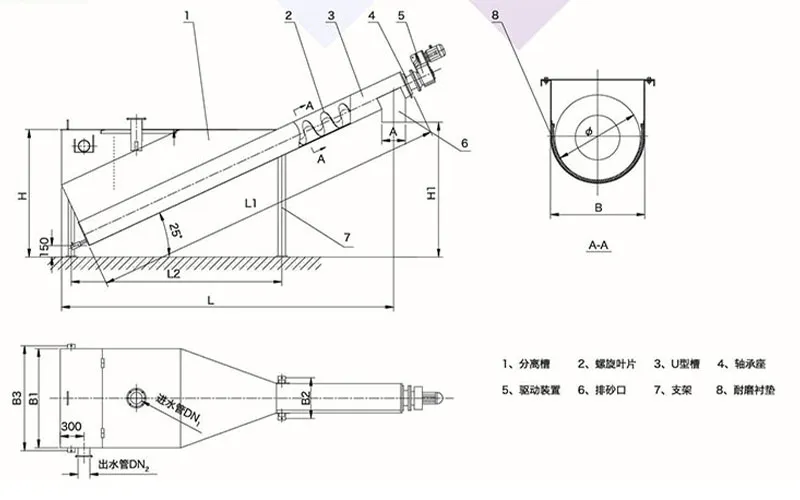

| Габаритные размеры установки (мм)
|
φA | 220 | 270 | 320 | 390 |
| B | 260 | 310 | 345 | 410 | |
| B1 | 710 | ||||
| B2 | 1200 | 1360 | 1500 | 1800 | |
| B3 | B2+80 | ||||
| DN1 | 100 | 150 | 200 | 250 | |
| DN2 | 150 | 200 | 250 | 300 | |
| L | 2800 | 3000 | 3200 | ||
| L1 | 3840 | 4380 | 5760 | 6150 | |
| L2 | 2800 | 2800 | 3800 | 3800 | |
| H | 1550 | 1750 | 2400 | 2550 | |
| H1 | 1600 | 1700 | 2150 | 2150 | |
