Скребковый илоудалитель с неметаллической цепной пластиной
Неметаллические цепные скребки для осадка широко используются на водоочистных станциях и канализационных очистных сооружениях для непрерывного удаления осадка или песка со дна прямоугольных отстойников, песколовок и нефтеотделителей. Они также способны непрерывно снимать нефть и скрести пену с поверхности воды, что делает их особенно подходящими для отстойников, в которых происходит значительное непрерывное осаждение.
Описание
маркер
Применение
Неметаллические цепные скребки для осадка широко используются на водоочистных станциях и канализационных очистных сооружениях для непрерывного удаления осадка или песка со дна прямоугольных отстойников, песколовок и нефтеотделителей. Они также способны непрерывно снимать нефть и скрести пену с поверхности воды, что делает их особенно подходящими для отстойников, в которых происходит значительное непрерывное осаждение.
Конструкция и принцип действия

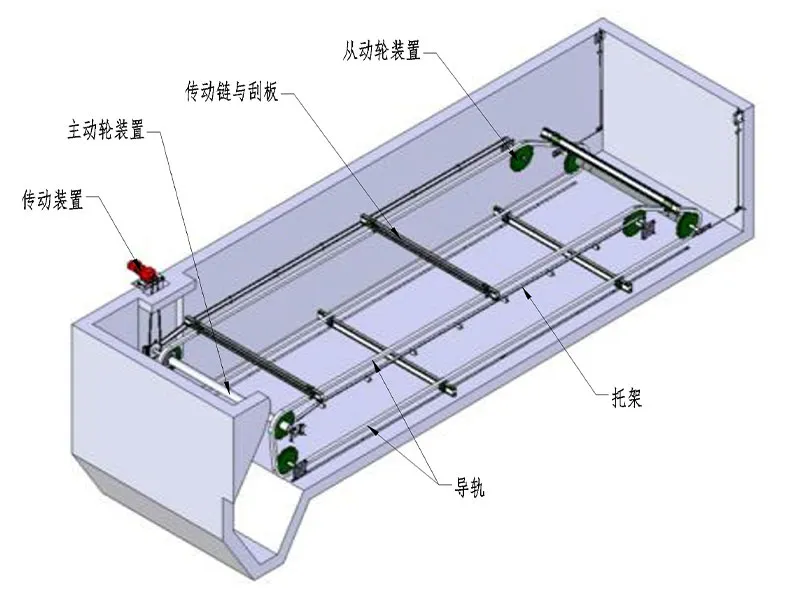

Как показано ниже, неметаллический цепной скребок для удаления осадка в основном состоит из следующих компонентов: приводного узла (мотор-редуктор, приводная цепная система), ведомого колеса (валу), ведущего колеса (валу), приводной цепи со скребками, опорной рамы, направляющих рельсов и электрического шкафа управления.
Цепной скребок для ила работает от редукторного двигателя, расположенного на платформе, который приводит в движение цепную звездочку и цепь, вращая погруженный в воду главный приводной вал и рабочую звездочку. Это вращение заставляет скребки для ила на рабочей цепи двигаться по кругу, в результате чего ил соскребается со дна резервуара по наклонному (или горизонтальному) дну резервуара в сборную яму для ила на противоположном конце резервуара Затем шлам выгружается из ямы [или сборных каналов] через трубопровод за пределы резервуара.
Трансмиссионный узел установлен на платформе бассейна и состоит из высокоэффективного цилиндрического редуктора с прямым приводом от двигателя, роликовой цепи, главной звездочки и опорной рамы.
Эта трансмиссионная система обеспечивает высокую эффективность, значительный крутящий момент, плавную работу и низкий уровень шума. В звездочку выходного вала редуктора встроен срезной штифт, обеспечивающий механическую защиту от перегрузки. Узел двигателя-редуктора обладает достаточным выходным крутящим моментом, номинальный крутящий момент которого превышает в 1,25 раза крутящий момент, необходимый для удаления шлама скребком. Конструкция втулочной роликовой цепи обеспечивает безопасную и надежную работу даже в условиях максимальной нагрузки, сохраняя коэффициент безопасности не менее 5.
Основные характеристики
1. Низкая скорость движения скребка минимизирует воздействие на шлам, способствуя оседанию взвешенных твердых частиц.
2. Однонаправленный привод с одним двигателем обеспечивает непрерывное круговое движение скребков внутри резервуара. Приводной блок установлен на платформе на поверхности резервуара, что упрощает управление, эксплуатацию и техническое обслуживание.
3. Может функционировать как скиммер без дополнительных механизмов.
4. Ключевые погруженные компоненты изготовлены из высокопрочного, смазываемого водой, износостойкого инженерного пластика. Легкая конструкция обеспечивает отличную износостойкость, защиту от коррозии, низкое сопротивление при эксплуатации и снижение энергопотребления.
5. Несколько скребков работают по очереди для непрерывного удаления осадка, обеспечивая равномерный слив и высокую производительность скребков.
6. Стандартизированная конструкция компонентов обеспечивает отличную взаимозаменяемость.
7. Оснащен защитой от превышения крутящего момента и защитой от дисбаланса скребкового лезвия для безопасной и надежной работы.
Материалы и технические характеристики
| Название компонента | Материалы и технические характеристики |
| Цепочка работ | Нейлон 6, армированный стекловолокном |
| Скребок | Армированное стекловолокно |
| приводной вал | Нержавеющая сталь 304 |
| Износостойкие ботинки | Нейлон 6 |
| Направляющая звездочка | Нейлон 6, армированный стекловолокном UHMW-PE |
| Установите насадку | Нержавеющая сталь 304 |
| редуктор | Отечественные или импортные известные бренды |
Технические характеристики
| Модель | LBG-4×L | LBG-5×L | LBG-6×L | LBG-7×L | LBG-8×L | LBG-9×L |
| Ширина бассейна B (метры) | 4 | 5 | 6 | 7 | 8 | 9 |
| Рекомендуемая длина бассейна L (метры) | 8～70 | 8～70 | 8～70 | 8～70 | 8～70 | 8～70 |
| Рекомендуемая глубина бассейна H (метры) | 5 | 5 | 5 | 5 | 5 | 5 |
| ① Мощность привода (кВт) | 0.18～0.75 | 0.18～0.75 | 0.18～0.75 | 0.18～1.1 | 0.18～1.1 | 0.18～1.1 |
| Скорость перемещения скребка (м/мин) | 0.6～1.2 | 0.6～1.2 | 0.6～1.2 | 0.6～1.2 | 0.6～1.2 | 0.6～1.2 |
| Расстояние между скребками (м) | 2.5～3 | 2.5～3 | 2.5～3 | 2.5～3 | 2.5～3 | 2.5～3 |
① Примечание: Потребляемая мощность приблизительно пропорциональна площади дна бассейна и скорости движения скребка.
② Номинальные мощности, указанные в этой таблице, применимы к бытовым сточным водам и первичным или вторичным отстойникам на водоочистных станциях. Для бытовых сточных вод и отстойников на водоочистных станциях требования к рабочей мощности необходимо соответствующим образом увеличить.
③ Скребки для осадка, технические характеристики которых отличаются от указанных, могут быть разработаны в соответствии с фактическими требованиями заказчика.
Комплект поставки
Основной блок скребка шлама, принадлежности и шкаф управления на месте.
Основной блок состоит из: базовой рамы, приводного узла (включая мотор-редуктор, цепную передачу, защитный кожух), приводного колеса (валу), холостого колеса (валу), натяжного колеса (валу), тяговой цепи со скребками, опорных кронштейнов, направляющих рельсов, соединительных элементов и т. д.
Принадлежности включают: запасные части (срезные штифты, звенья тяговой цепи).
Инструкции по заказу
1. Укажите, требуются ли дополнительные аксессуары.
2. Укажите, требуется ли импортный редуктор.
3. При размещении заказа предоставьте строительные чертежи резервуара (с указанием длины, ширины, глубины и уклона дна резервуара).
Особое примечание: для отстойников, требующих одновременного удаления пены с поверхности и скребкового удаления осадка со дна, ширина верхней и нижней частей резервуара в поперечном сечении должна быть практически одинаковой, а дно резервуара не должно иметь фасок в местах соединения с вертикальными стенками резервуара.
Рекомендации по эксплуатации
1. Когда отстойник требует временного вывода из эксплуатации, скребок для осадка должен продолжать работу в течение 4–12 часов после прекращения забора воды и опорожнения бункера для осадка перед остановкой.
2. Если уровень осадка в отстойнике минимален и осаждение не приводит к образованию корки, допускается прерывистая работа скребка для осадка. Во время простоя толщина накопленного слоя осадка не должна превышать 0,1 метра.
