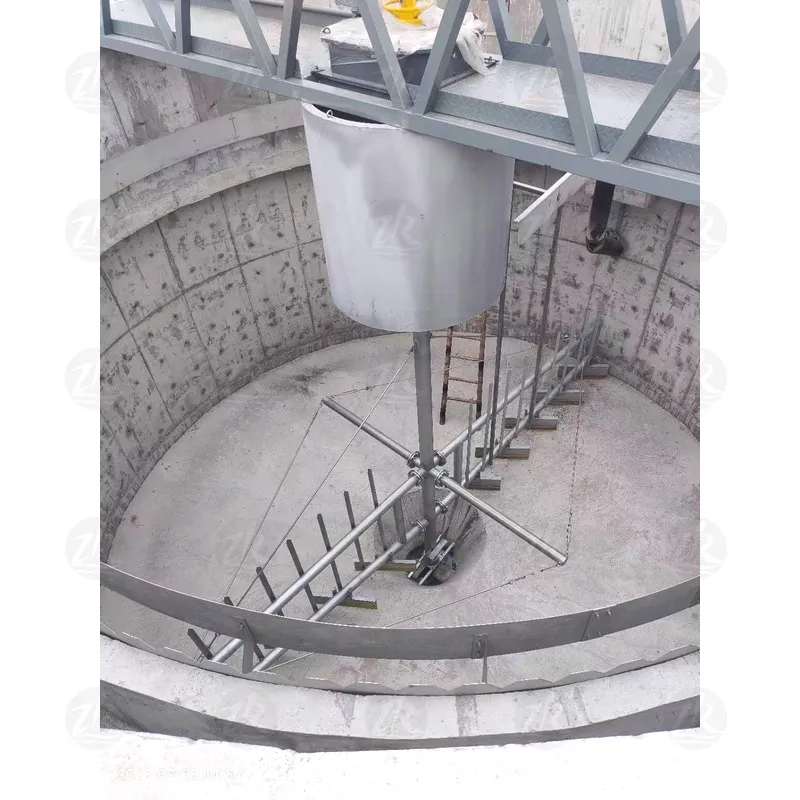

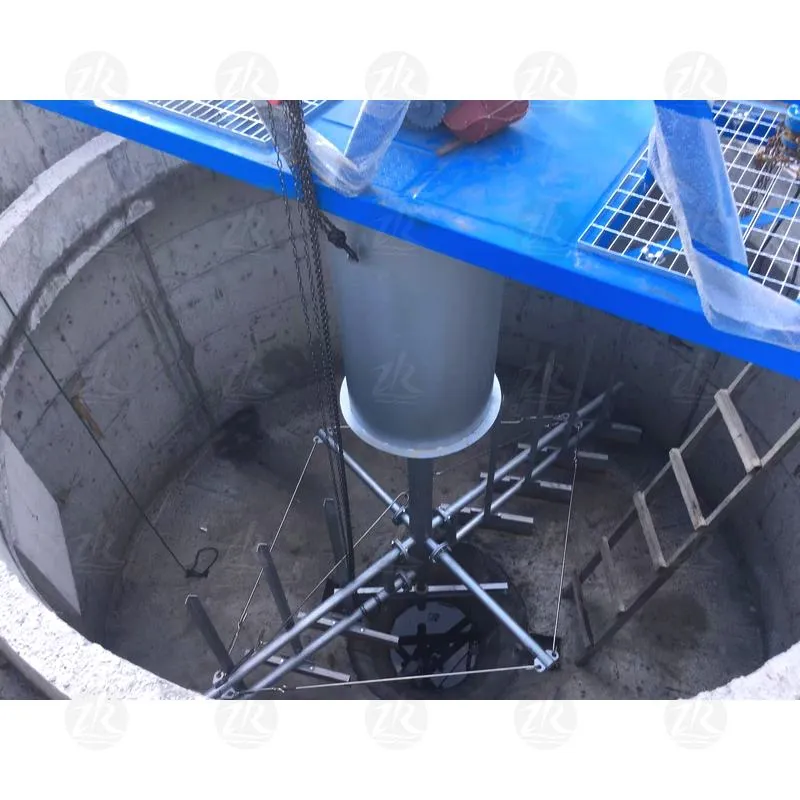

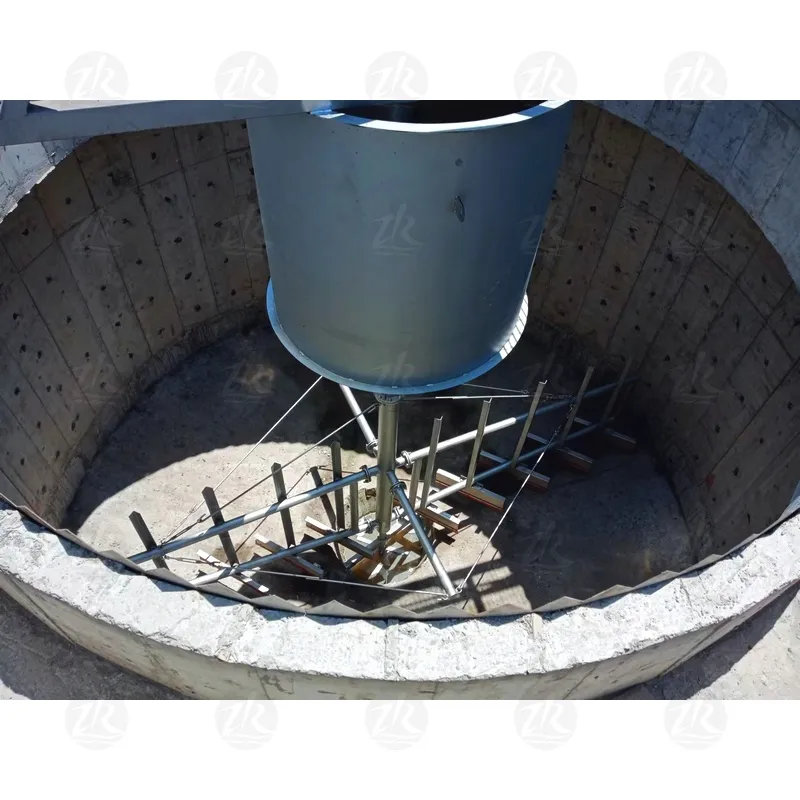

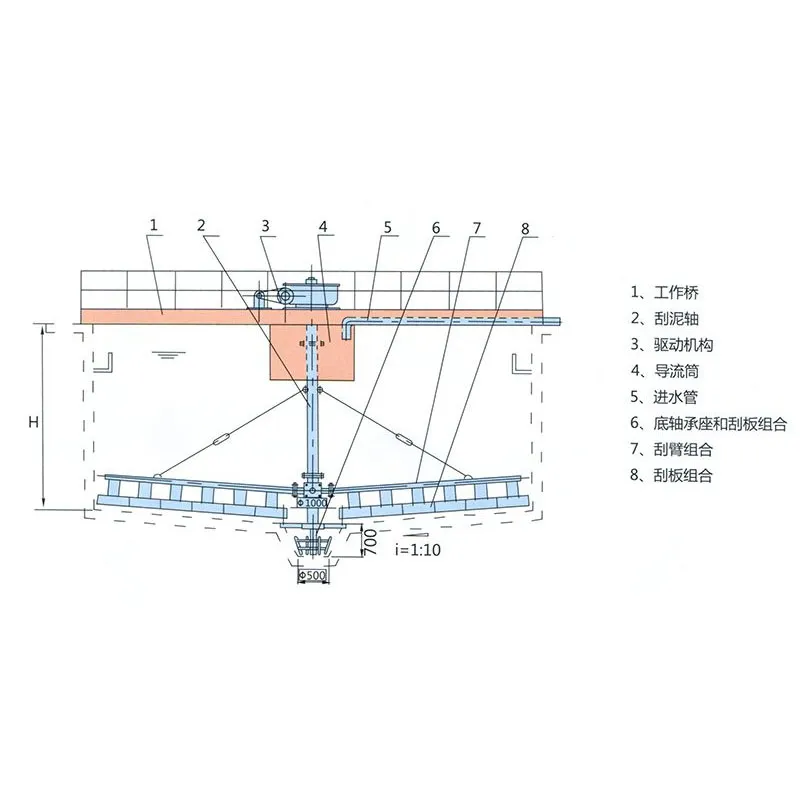

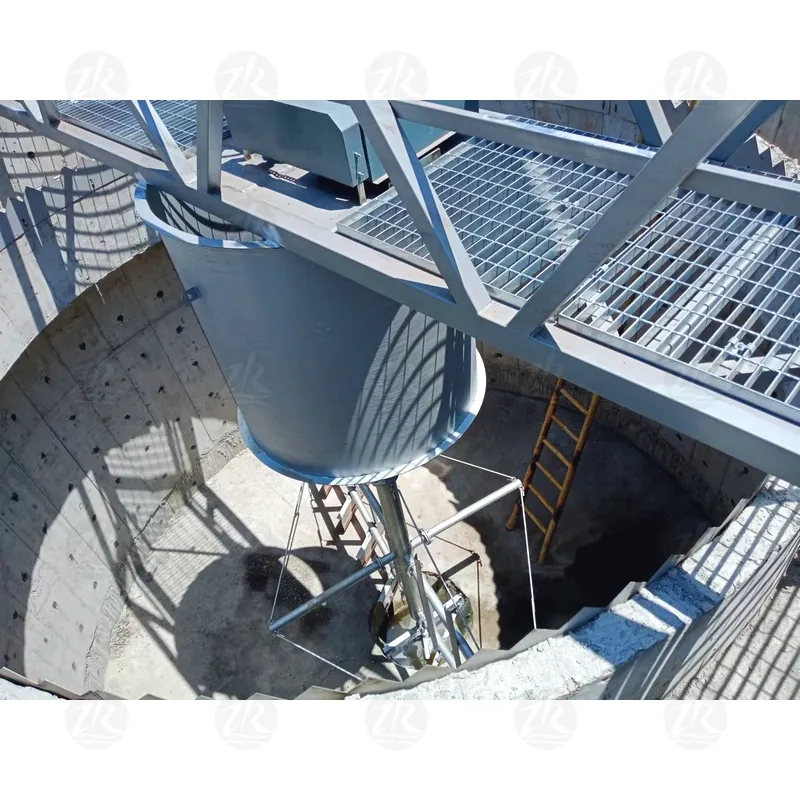

Конструкция с центральным приводом обычно используется для скребкового удаления и сбора осадка в круглых отстойниках диаметром менее 18 метров (обычно вмещающих менее 600 тонн в час на один отстойник). Стандартная конфигурация предусматривает центральный слив осадка с периферийным сбросом сточных вод.
Конструкция с центральным приводом обычно используется для скребкового удаления и сбора осадка в круглых отстойниках диаметром менее 18 метров (обычно вмещающих менее 600 тонн в час на один отстойник). Стандартная конфигурация предусматривает центральный слив осадка с периферийным сбросом сточных вод.
Центральный скребок для шлама ZXG обычно используется для муниципальных сточных вод и аналогичных стоков (например, нефтехимической и бумажной промышленности), обрабатывая шлам с более низкой удельной плотностью (обычно менее 1,2 тонны на кубический метр) и неспекающимся осадком. Обычно он не имеет функции сбора пены, хотя в бассейне могут быть установлены наклонные пластины или трубки для повышения эффективности осаждения.
Центральный сгуститель ZXN в основном аналогичен модели ZXG и в первую очередь служит для дальнейшей концентрации ила, сбрасываемого из стандартных отстойников. Конструктивно он включает в себя секцию решетчатых решеток (повышающих плотность ила) за механизмом скребка.

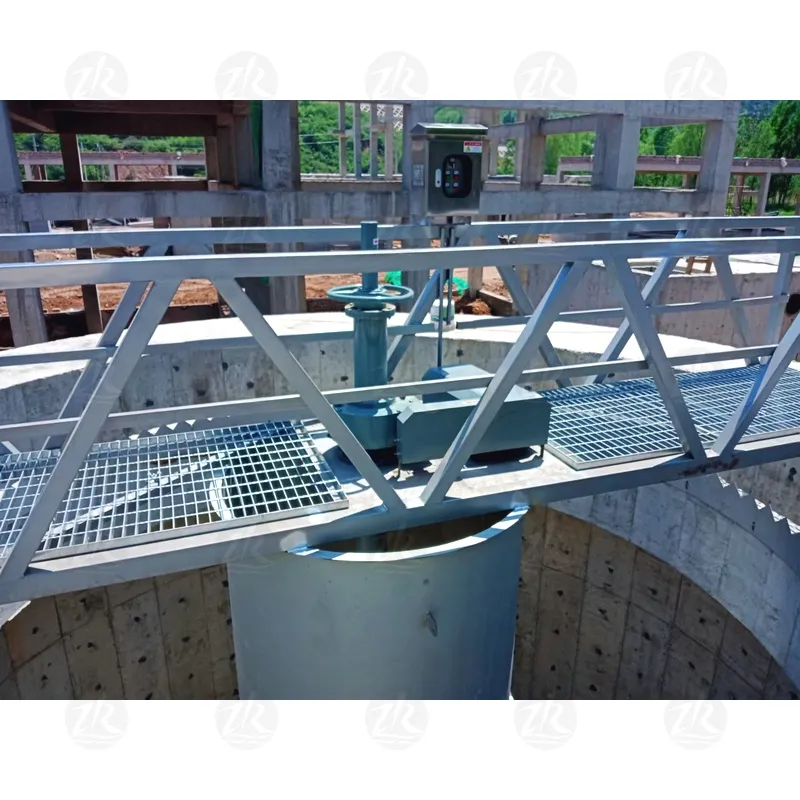

Конструкция рабочего моста: для резервуаров диаметром менее 10 метров рекомендуется использовать секционные стальные балки; для резервуаров диаметром более 10 метров следует использовать ферменные балки.
1. Как правило, для циклоидальных редукторов с более чем тремя ступенями и высоким крутящим моментом (обычно превышающим 1000 Н·м) следует использовать конструкцию с поворотным подшипником. Это обеспечивает стабильную передачу и облегчает удобную и безопасную регулировку крутящего момента.
2. Угол наклона гребня регулируется в соответствии с различными уклонами (например, i=1:10) и имеет функцию ручного подъема гребня.
3. Функциональность может быть расширена за счет добавления таких элементов, как индикаторы контроля крутящего момента и автоматические механизмы подъема гребня.
4. Скребок для осадка имеет композитную резиновую конструкцию для тщательного удаления осадка.
5. Простая конструкция обеспечивает легкую установку и эксплуатацию; стальной барабанный сгуститель поставляется в виде готового агрегата.
1. Выберите подходящие модели в соответствии с требованиями применения, указав подробные технические характеристики, включая тип модели, диаметр бассейна, глубину бассейна и другие параметры.
2. При размещении заказов укажите требования к материалам и объем поставки.
3. Для бетонных рабочих мостов встройте компоненты в соответствии с соответствующими размерами, указанными на чертежах.
4. Конкретные параметры могут быть запрошены отдельно; заказы подлежат согласованию.
| Диаметр бассейна (м) | Периферийная линейная скорость (м/мин) | Мощность (кВт) | Рекомендуемая глубина бассейна (метры) | Рекомендуемый уклон дна бассейна (i) | |||
| Тип ZXG | Тип ZXN | Тип ZXN | Тип ZXN | Тип ZXG | Тип ZXN | ||
| 3.6;
4; 4.5 |
Первичный отстойник; 2–3; Вторичный отстойник; 1,5–2,5; | ≤2 | 0.37 | 0.37 | 2.5 | 1:12 | 1:10 |
| 5 | 0.55 | 0.55 | |||||
| 6 | 3 | ||||||
| 7 | |||||||
| 8 | |||||||
| 9 | |||||||
| 10 | 0.75 | 0.75 | 3.5 | ||||
| 11 | |||||||
| 12 | |||||||
| 13 | |||||||
| 14 | |||||||
| 15 | |||||||
| 16 | 2<v>1.1 | 1.5 | |||||
| 17 | |||||||
| 18 | |||||||
| 19 | |||||||
| 20 | |||||||
