Почему оборудование отстойника с наклонными трубками из Китая стало стандартом для очистки сточных вод в 2026 году

Рынок оборудования для очистки сточных вод пережил радикальную трансформацию за последние три года. Если в 2023 году закупка модульных систем в Китае воспринималась как рискованный эксперимент для экономных предприятий, то к 2026 году это стало индустриальным стандартом для проектов среднего и крупного масштаба. Ключевым элементом этой эволюции стал отстойник с наклонными трубками (пластинчатый отстойник), который перестал быть просто емкостью для гравитационного осаждения и превратился в высокотехнологичный узел с предсказуемой гидродинамикой.

В нашей практике мы наблюдаем, что главные ошибки при выборе такого оборудования связаны не с ценой, а с непониманием физики процесса. Многие инженеры до сих пор выбирают модели, ориентируясь только на объем бака, игнорируя угол наклона труб и скорость восходящего потока. Это приводит к тому, что система, которая по паспорту должна очищать 100 м³/час, реально выдает 60 м³/час с нарушением норм по взвешенным веществам на выходе. Мы видели случаи, когда предприятия теряли до 15% бюджета на модернизацию именно из-за неправильно рассчитанной зоны осаждения.

Китайские производители, такие как Группа Чжэнкай, изменили правила игры, внедрив в стандартную конструкцию элементы, которые ранее считались опцией премиум-класса. Интеграция интеллектуальных систем мониторинга и использование композитных материалов позволили снизить эксплуатационные расходы на 30-40% по сравнению с традиционными стальными резервуарами европейского производства. В этой статье мы разберем технические нюансы, которые отличают качественный продукт от дешевого аналога, и дадим конкретные рекомендации по выбору поставщика, основанные на реальных данных эксплуатации.

Физика процесса: почему угол наклона и материал труб критичны для эффективности

Эффективность работы отстойника с наклонными трубками определяется не объемом воды, который он вмещает, а площадью поверхности осаждения. Принцип работы прост: твердые частицы оседают на стенки труб и сползают вниз под действием гравитации, в то время как осветленная вода поднимается вверх. Однако дьявол кроется в деталях геометрии. Оптимальный угол наклона труб составляет 60 градусов. Любое отклонение от этого значения влечет за собой серьезные последствия.

Если угол меньше 55 градусов, осадок начинает застревать внутри каналов. В нашей практике был случай на мясоперерабатывающем заводе, где поставщик сэкономил на конструкции рамы и установил трубы под углом 45 градусов для уменьшения высоты сооружения. Результатом стало образование плотных пробок из органики, которые невозможно было удалить без полной остановки линии и ручной чистки. Простой составил трое суток, а убытки превысили стоимость самого оборудования. С другой стороны, угол более 65 градусов уменьшает эффективную площадь проекции, снижая производительность установки.

Материал исполнения труб играет не менее важную роль, чем геометрия. Для агрессивных сред, таких как стоки кожевенных производств или химической промышленности, обычный полипропилен может не подойти. Здесь требуется модифицированный полипропилен (PPH) или стеклопластик (FRP). Группа Чжэнкай в своих решениях ZKPP и ZKFRP использует именно эти материалы, обеспечивая коррозионную стойкость даже при pH ниже 2 или выше 12. Обычный полиэтилен низкого давления (ПНД) при контакте с некоторыми окислителями становится хрупким уже через 18-24 месяца эксплуатации, что приводит к разрушению блок-модулей и смешиванию потоков.

Важным параметром является также расстояние между пластинами или диаметр труб. Стандартный шаг составляет 50-80 мм. Уменьшение этого расстояния повышает эффективность осаждения мелких фракций, но резко увеличивает риск засорения, особенно если в стоках присутствуют волокнистые включения (например, от прачечных или текстильных фабрик). Увеличение шага снижает риск засоров, но требует увеличения габаритов отстойника для сохранения той же производительности. Баланс между этими параметрами должен определяться лабораторным анализом исходной воды, а не копированием типовых проектов.

При выборе оборудования обязательно запрашивайте расчет скорости восходящего потока. Для бытовых стоков она обычно находится в пределах 1.5-2.5 м/ч, для промышленных — может достигать 4-5 м/ч при использовании коагулянтов. Если поставщик не может предоставить этот расчет или утверждает, что «чем больше поток, тем лучше», это красный флаг. Превышение критической скорости приведет к выносу хлопьев осадка в зону сбора чистой воды, и все последующие стадии очистки (фильтры, УФ-обеззараживание) будут работать с перегрузкой.

Технические характеристики и выбор конфигурации под конкретные задачи

Выбор конкретной модели отстойника должен базироваться на четком понимании состава сточных вод и требуемого качества очистки на выходе. Универсальных решений не существует, и попытки использовать одну модель для разных типов стоков часто приводят к провалу проекта. Рассмотрим основные параметры, на которые нужно обращать внимание при составлении технического задания.

Производительность и пиковые нагрузки. Номинальная производительность указывается для средних условий. Однако реальные стоки часто имеют неравномерный приход. Например, на пищевом предприятии сброс может быть залповым после мойки линий. Оборудование должно иметь запас по гидроаккумуляции или возможность работы в режиме перегрузки до 120% без ухудшения качества очистки. Интеллектуальное оборудование ZKQB, разработанное Группой Чжэнкай, включает системы автоматической регулировки уровня и рециркуляции, что позволяет сглаживать пики нагрузок без участия оператора.

Концентрация взвешенных веществ. Если входная концентрация превышает 3000-4000 мг/л, использование простого отстойника может быть неэффективным. В таких случаях требуется предварительная флотация или применение химических реагентов (коагулянтов и флокулянтов). Наличие встроенной системы дозирования реагентов становится критическим фактором. Трехкамерные установки дозирования, предлагаемые в комплекте с основным оборудованием, позволяют точно вводить реагенты в зону смешения перед попаданием в отстойник, увеличивая размер хлопьев и ускоряя их осаждение в 3-4 раза.

Температурный режим. Вязкость воды сильно зависит от температуры. Зимой, при температуре стоков +5…+8°C, скорость осаждения падает на 30-40% по сравнению с летними показателями (+20…+25°C). Проект должен учитывать минимальную зимнюю температуру. Для северных регионов России или Сибири необходимо предусматривать утепление корпусов или подогрев зоны осаждения. Стеклопластиковые корпуса (ZKFRP) обладают лучшей теплоизоляцией по сравнению со сталью, что снижает теплопотери и риск замерзания содержимого в неотапливаемых помещениях.

Способ удаления осадка. Накопленный на дне отстойника шлам необходимо регулярно удалять. Для небольших объемов подходит ручной или периодический механический сброс. Для крупных станций (от 500 м³/сут) обязательна установка скребковых механизмов или насосов для откачки шлама. Ошибкой является выбор насоса без учета концентрации шлама. Стандартные центробежные насосы забиваются при концентрации сухого вещества выше 3%. Здесь необходимы шнековые обезвоживатели или специальные шламовые насосы. Винтовой шнековый обезвоживатель, который предлагает Группа Чжэнкай, позволяет уплотнять шлам до влажности 75-80%, что значительно сокращает затраты на его дальнейшую утилизацию.

Ниже приведена сравнительная таблица основных типов материалов и их применимости в различных отраслях:

При заказе оборудования из Китая важно четко специфицировать марку стали или тип пластика. Недобросоведенные поставщики могут заменить SS316 на SS201, которая визуально неотличима, но ржавеет за полгода в хлорсодержащей среде. Требуйте сертификат материала (Mill Certificate) на каждую партию металла.

Интеграция в технологическую линию: от решетки до дезинфекции

Отстойник с наклонными трубками — это сердце системы, но он не может работать изолированно. Эффективность всей станции очистки сточных вод зависит от правильной подготовки входа и организации выхода. Ошибка на этапе предварительной очистки способна убить производительность даже самого совершенного отстойника.

Первым барьером на пути стоков должны стать решетка или сито. Крупный мусор (палки, тряпки, пластик) не должен попадать в отстойник. Вращающаяся решётка или барабанная решётка с ячейкой 1-3 мм являются оптимальным решением для защиты насосного оборудования и трубчатых модулей. Мы сталкивались с ситуацией, когда на молокозаводе сэкономили на решетке, поставив простую корзину. Волокна соломы и упаковочные ленты обмотали трубы отстойника, создав зоны застоя, где начались анаэробные процессы с выделением сероводорода. Запах был такой, что работу предприятия пришлось приостановить по жалобам жителей соседнего поселка.

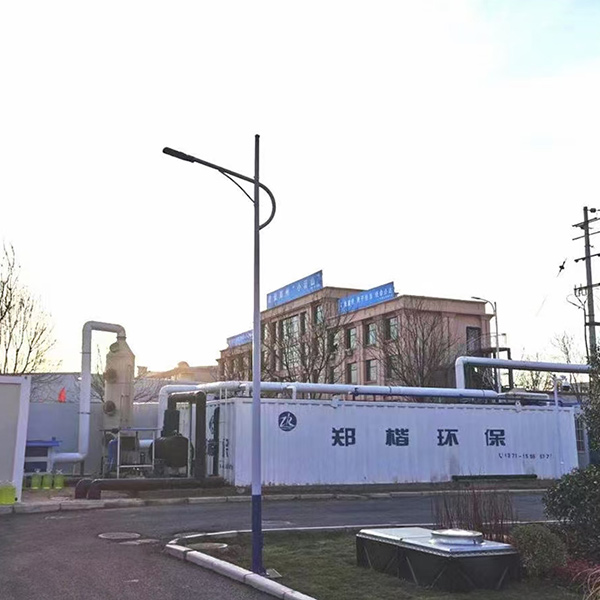

После механической очистки вода поступает в зону биологической или физико-химической обработки. Современные интегрированные установки, такие как ZKWL (контейнерного типа), объединяют в одном корпусе несколько стадий: анаэробную, аэробную (A2O) и мембранную (MBR) или стадию отстаивания. Технология A2O+MBR позволяет достигать качества очистки, сопоставимого с питьевой водой, что открывает возможности для оборотного водоснабжения (полив территорий, мойка техники). Использование мембран вместо традиционных отстойников увеличивает капитальные затраты, но радикально уменьшает занимаемую площадь.

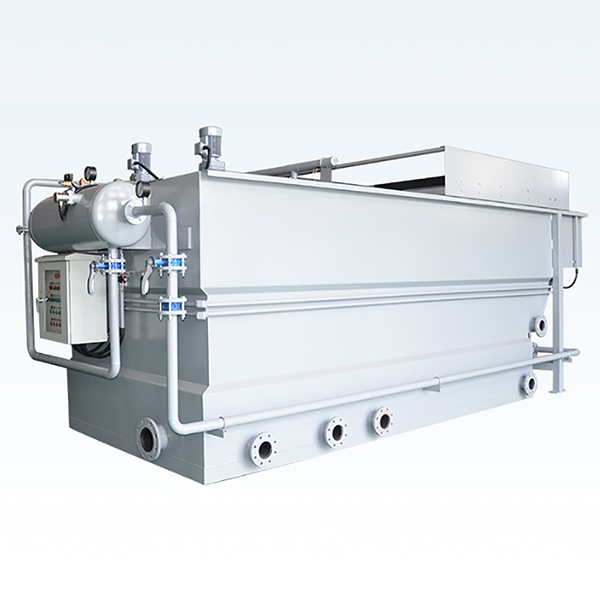

Однако для многих задач классический отстойник остается более надежным и дешевым решением. Особенно это актуально для стоков с высоким содержанием жиров и масел. Перед отстойником часто необходима установка жироуловителя или флотационной установки. Флотация эффективно удаляет эмульгированные жиры, которые в обычном отстойнике всплывают медленно и создают корку, мешающую работе скребков. Комбинация «Флотация + Отстойник с наклонными трубками» является золотым стандартом для мясокомбинатов и ресторанов.

Завершающим этапом является обеззараживание и удаление фосфора/азота. Если нормативы требуют глубокого удаления фосфатов, необходима стадия химического осаждения с дозированием солей железа или алюминия непосредственно перед входом в отстойник. Автоматизированные установки дозирования реагентов, синхронизированные с расходомерами, обеспечивают стабильность процесса независимо от колебаний состава стоков. Ручное дозирование «на глаз» недопустимо в современных условиях экологического контроля.

Экономическое обоснование: TCO и скрытые расходы при импорте из Китая

Принятие решения о покупке оборудования в Китае часто сводится к сравнению цен в каталоге. Это поверхностный подход. Реальная стоимость владения (TCO – Total Cost of Ownership) включает в себя логистику, таможенное оформление, монтаж, пусконаладку, энергопотребление и ремонт в течение 10-15 лет. Давайте разберем, где скрыты основные финансовые риски.

Логистика и упаковка. Оборудование для очистки сточных вод имеет большие габариты. Отстойники часто поставляются в разобранном виде (плиты, каркас, трубы) или модулями. Неправильная упаковка может привести к деформации тонкостенных элементов или поломке керамических/пластиковых труб. Надежные производители, такие как Группа Чжэнкай, используют усиленные деревянные ящики и внутреннюю амортизацию. Экономия $200 на упаковке может обернуться потерей $5000 на замене деформированных блоков и простоем монтажа. При расчете стоимости доставки учитывайте объем в кубических метрах, а не вес, так как фрахт считается по объемному весу.

Таможенные пошлины и сертификаты. Для ввоза оборудования в страны ЕАЭС необходим сертификат соответствия ТР ТС (EAC). Отсутствие этого документа сделает растаможку невозможной или крайне дорогой (через схемы серого импорта, что лишает гарантии). Китайские заводы, работающие на экспорт, должны иметь опыт оформления EAC. Также стоит проверить наличие сертификата ISO 9001, который подтверждает систему менеджмента качества завода. Это не гарантия идеального продукта, но признак системного подхода.

Энергоэффективность. Разница в потреблении электроэнергии между дешевым и качественным насосным оборудованием может составлять 15-20%. За 10 лет работы эта разница перекроет первоначальную экономию при покупке. Интеллектуальные системы управления, которые предлагают современные интеграторы, позволяют оптимизировать работу аэраторов и насосов в зависимости от реальной нагрузки, экономя до 30% энергии. Обратите внимание на класс энергоэффективности двигателей (IE3, IE4).

Запчасти и сервис. Самый большой страх покупателей — «что делать, если сломается?». Реальность такова, что механические части отстойников (трубы, пластины) практически вечны при правильном выборе материала. Ломаются обычно насосы, редукторы скребков и электроника. Эти компоненты часто являются универсальными (двигатели Siemens, WEG, редукторы Nord) или легко заменяемыми. При заказе сразу приобретите комплект ЗИП (запасные части, инструменты и принадлежности): уплотнения, подшипники, запасной блок труб. Доставка одной трубы морем займет 45 дней, а наличие её на складе позволит устранить проблему за 2 часа.

Мы проводили анализ затрат для проекта очистных сооружений мощностью 2000 м³/сут. Сравнение варианта «Европейское оборудование» и «Китайское оборудование премиум-класса (Группа Чжэнкай)» показало следующее:

• Капитальные затраты (CAPEX): Китай дешевле на 45-50%.
• Затраты на монтаж: Китай дешевле на 20% (благодаря модульности и легкости конструкций).
• Эксплуатационные затраты (OPEX): Разница менее 5% в пользу Европы за счет чуть более высокого КПД насосов, но нивелируется стоимостью запчастей.
• Срок окупаемости: Для китайского оборудования составляет 2.5 года против 4.5 лет для европейского.

Вывод очевиден: для большинства промышленных задач китайское оборудование обеспечивает лучшую финансовую модель, при условии правильного выбора поставщика.

Как избежать рисков при заказе: чек-лист проверки поставщика

Рынок Китая неоднороден. Наряду с высокотехнологичными заводами существуют сотни гаражных мастерских, собирающих оборудование из б/у компонентов. Чтобы не стать жертвой недобросовестного продавца, используйте следующий алгоритм проверки перед подписанием контракта.

1. Запросите видео с производства в реальном времени. Не довольствуйтесь красивыми промо-роликами. Попросите провести видеозвонок (WeChat, WhatsApp) и показать цех сборки именно вашего типа оборудования. Обратите внимание на наличие сварочных роботов, камер пескоструйной обработки и покрасочных камер. Если вам показывают склад готовой продукции, но не могут показать процесс сварки — это трейдер, а не завод.

2. Проверьте референс-лист. Попросите контакты 2-3 клиентов в вашем регионе или в похожих климатических условиях. Позвоните им. Спросите не только «все ли хорошо», а конкретно: «Были ли проблемы в первый год?», «Как быстро реагирует сервис?», «Соответствует ли реальная производительность заявленной?». Группа Чжэнкай, например, имеет обширную базу реализованных проектов в сфере животноводства и пищевой промышленности, что подтверждается документально.

3. Детализируйте техническое задание. В контракте должны быть прописаны не только габариты и производительность, но и марки материалов, толщина стенок, мощность двигателей, бренд комплектующих (Siemens, Schneider, Chint и т.д.). Фраза «качественная сталь» недопустима. Должно быть: «Сталь Q235B, толщина 6 мм, антикоррозийное покрытие эпоксидное, 2 слоя по 150 мкм».

4. Условия оплаты и гарантии. Избегайте 100% предоплаты. Стандартная схема: 30% аванс, 60% после предоставления фото/видео отгрузки и тестов, 10% после пуска или через 3 месяца эксплуатации. Гарантия должна составлять минимум 12 месяцев с момента ввода в эксплуатацию, а не с момента отгрузки. Учтите время доставки при расчете гарантийного срока.

5. Язык документации. Убедитесь, что руководство по эксплуатации и электрические схемы будут на русском языке. Плохой перевод может привести к ошибкам при монтаже и настройке. Профессиональные заводы имеют штатных технических переводчиков и адаптируют документацию под стандарты ГОСТ.

Часто задаваемые вопросы

Какой срок службы у пластинчатых отстойников из полипропилена?

При правильной эксплуатации и отсутствии механических повреждений срок службы блоков из модифицированного полипропилена (PPH) составляет не менее 20 лет. Полипропилен не подвержен коррозии и устойчив к воздействию большинства химических реагентов, используемых в водоочистке. Единственный фактор старения — ультрафиолет, поэтому оборудование, установленное на открытом воздухе, должно иметь защиту от солнца или быть изготовлено из стабилизированного материала.

Можно ли модернизировать существующий бетонный отстойник, установив в него наклонные трубы?

Да, это распространенная практика повышения производительности старых очистных сооружений. Установка модулей с наклонными трубками в существующие резервуары позволяет увеличить их пропускную способность в 2-3 раза без расширения площади застройки. Важно провести гидравлический расчет, чтобы убедиться, что подводящие и отводящие лотки справятся с возросшим потоком, и предусмотреть люки для монтажа и демонтажа блоков.

Как часто нужно чистить наклонные трубы?

Частота чистки зависит от состава стоков и эффективности предварительной очистки. Для муниципальных стоков профилактическая промывка требуется 1-2 раза в год. Для промышленных стоков с высоким содержанием жиров или взвеси — каждые 3-6 месяцев. Многие современные системы оснащены автоматической системой обратной промывки, что снижает необходимость ручного вмешательства. Если вы замечаете рост уровня воды в отстойнике при неизменном расходе — это сигнал к немедленной чистке.

Работает ли оборудование в зимнее время при температуре -30°C?

Само оборудование (трубы, корпус) выдерживает такие температуры, но вода внутри не должна замерзать. Для работы зимой необходимо утепление корпуса (сэндвич-панели или пенополиуретан), обогрев помещения, где установлена станция, или использование заглубленного монтажа. Интегрированные установки контейнерного типа (ZKWL) изначально имеют термоизоляцию и систему отопления, что позволяет им работать автономно в любых климатических зонах России и СНГ.

Какие сертификаты нужны для ввоза оборудования в Россию и Казахстан?

Основным документом является Сертификат соответствия Техническим регламентам Таможенного союза (ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования»). Маркировка EAC обязательна. Также может потребоваться заключение санитарно-эпидемиологической экспертизы, если оборудование контактирует с водой, используемой в пищевых целях. Поставщик должен предоставить оригиналы или нотариально заверенные копии этих документов до отгрузки.

Заключение: стратегия выбора надежного партнера

Выбор оборудования отстойника с наклонными трубками — это инвестиция в экологическую безопасность и операционную эффективность вашего предприятия на десятилетия вперед. Рынок Китая предлагает уникальное сочетание технологий и цены, но требует от покупателя технической грамотности и внимательности. Не гонитесь за самой низкой ценой в ущерб качеству материалов и инженерным расчетам.

Компании, которые успешно внедрили современные системы очистки, такие как решения от Группы Чжэнкай, уже ощутили преимущества: снижение штрафов за сбросы, возможность повторного использования воды и сокращение затрат на утилизацию отходов. Интегрированный подход, сочетающий механическую, биологическую и физико-химическую очистку в едином автоматизированном комплексе, является наиболее перспективным направлением развития отрасли.

Если вы планируете модернизацию существующих очистных сооружений или строительство новой станции, начните с аудита ваших стоков и четкого формулирования требований. Свяжитесь с нами сегодня для получения консультации и расчета технико-экономического обоснования вашего проекта. Мы поможем подобрать оптимальную конфигурацию оборудования, которое прослужит долго и будет работать стабильно в любых условиях.
